RB-F6-2520-Z08
RBT
주요 특징
1. 강철 용접 구조에는 램, 왼쪽 및 오른쪽 기둥, 가로보 및 T 슬롯 작업대가 포함되며 주요 기계 구성 요소는 응력이 완화되어 향상된 진동 감쇠 및 온도 안정성을 제공합니다.
2. 정밀 5축 CNC 시스템은 높은 정확도, 다양한 작동, 스마트 처리 기능, 작동 범위 초과로 인한 기계적 손상을 방지하는 충돌 방지 기능으로 유명합니다.
3. 5축 헤드는 내구성이 뛰어난 주철로 제작되었으며, 수입된 고토크 정밀 고조파 또는 RV 감속기와 고토크 스핀들이 장착되어 있어 모두 가공 공정의 정밀도와 신뢰성에 크게 기여합니다. 효율성을 높이는 것.
4. 스핀들은 HSK 공구 고정 인터페이스를 갖추고 있어 안전한 공구 그립을 제공하고 높은 정밀도와 안정성을 유지합니다. 고속 가공 응용 분야에 이상적이며 가공 정밀도와 표면 조도를 효과적으로 향상하고 사이클 시간을 크게 단축합니다.
5. 자동화된 회전 공구 매거진은 8개의 공구 스테이션을 갖추고 있어 안정적이고 신뢰할 수 있는 공구 교환 프로세스를 보장합니다.
6. X, Y, Z 축의 직선 운동은 고정밀 예압 볼 스크류에 의해 구동되므로 정밀하고 강력한 부품 절단에 적합합니다.
기술적인 매개변수
제품명 : 트윈 테이블 5축 CNC 밀
모델: RB-F6-2520-Z08
X 축 유효 이동 거리: 2500mm
Y축 유효 이동 거리: 2000mm
Z 축 유효 이동 거리: 820mm
B축 회전 각도: ±130°
C축 회전 각도: ±540°
X/Y 축 최대 속도: 35m/min
Z 축 최대 속도: 20m/min
반복 정확도(300mm 이내): ±0.05mm(또는 사용자 정의 가능)
전압: 380V
총 전력: 14.5KW
스핀들 출력(사용자 정의 가능): 5.5KW(또는 사용자 정의 가능)
주파수: 50HZ
무게: 4.1T
크기: L3482W3350H3768mm

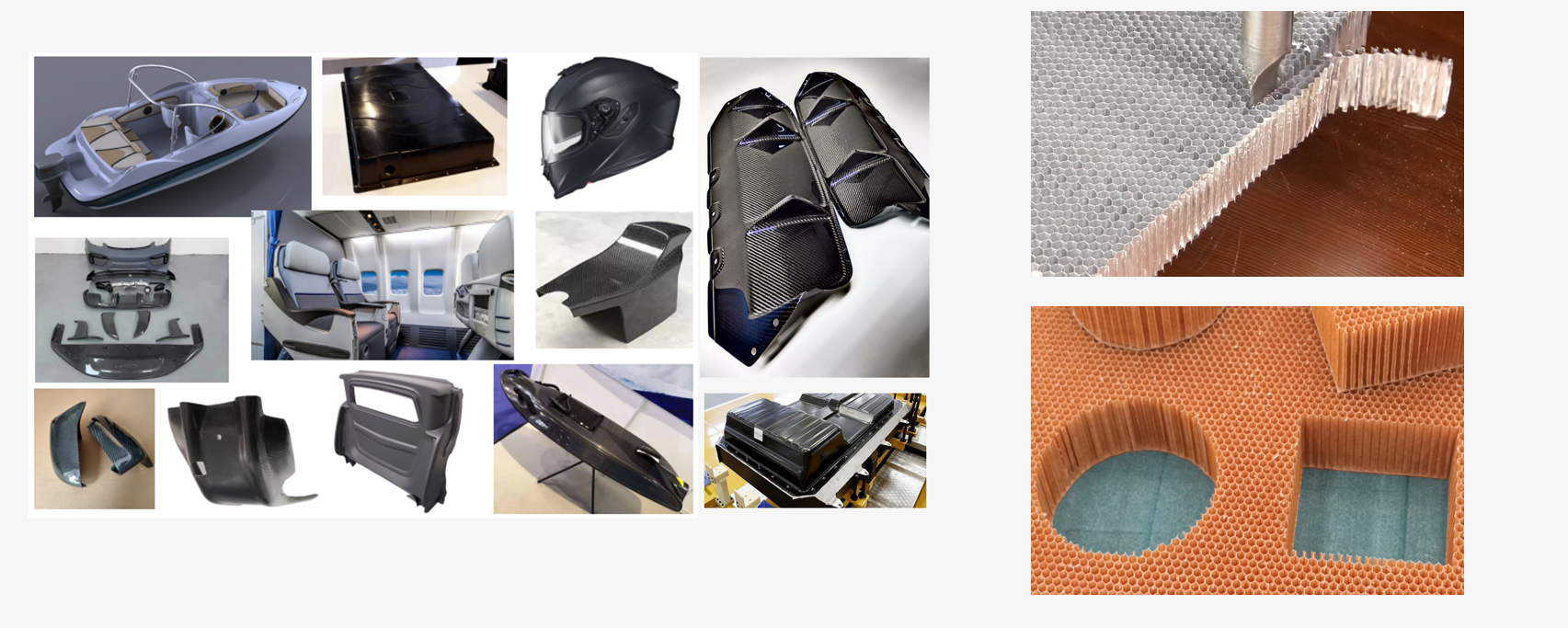

응용자료
대체 목재, EPS, 폼, ABS, 알루미늄 합금, 아크릴, 목재, 유리 섬유, 고무, 플라스틱, 수지, 탄소, 섬유 유리 섬유, 석고, 슬러지, 고분자 복합재 및 비금속 탄화 혼합 재료.

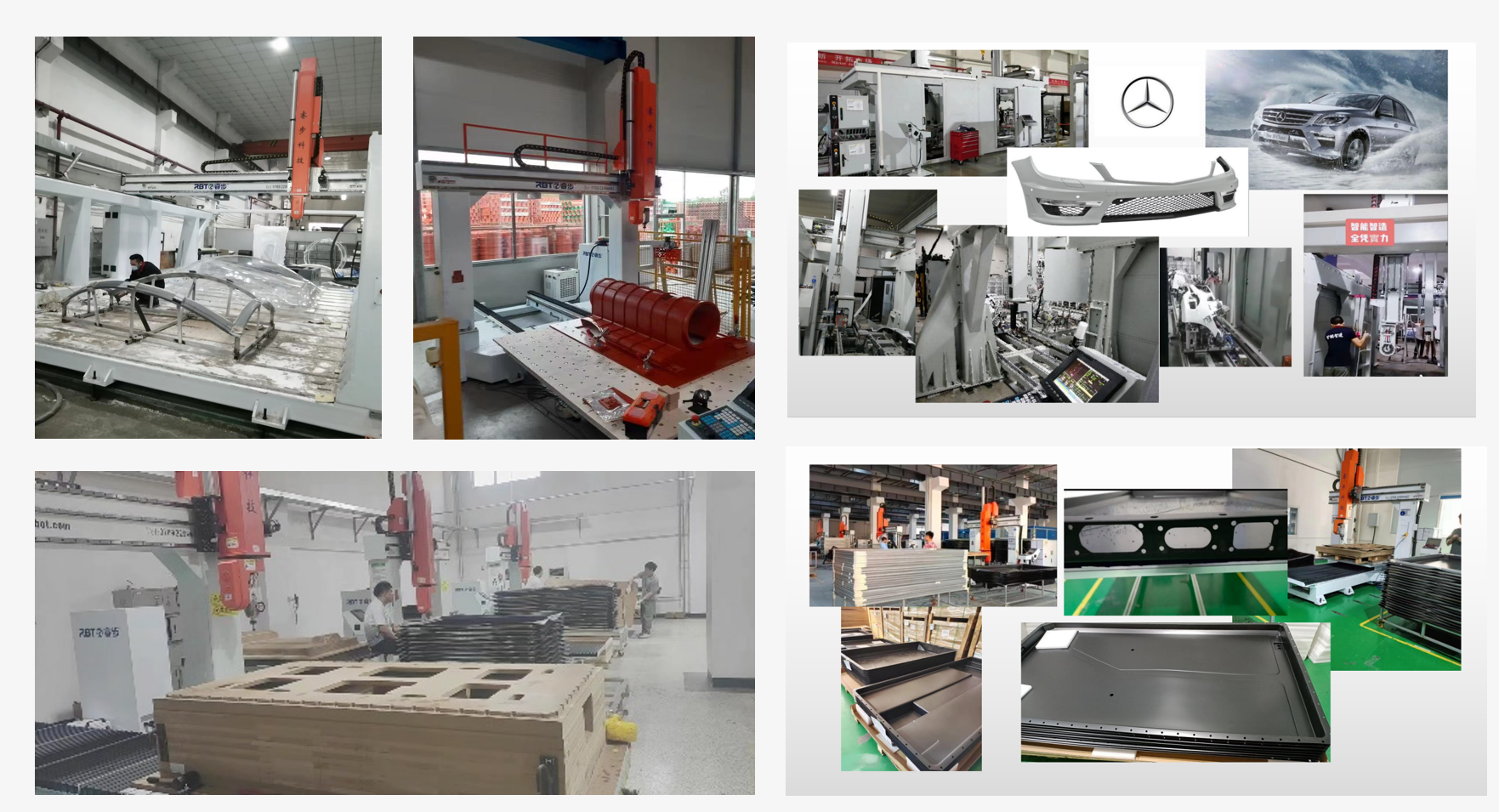

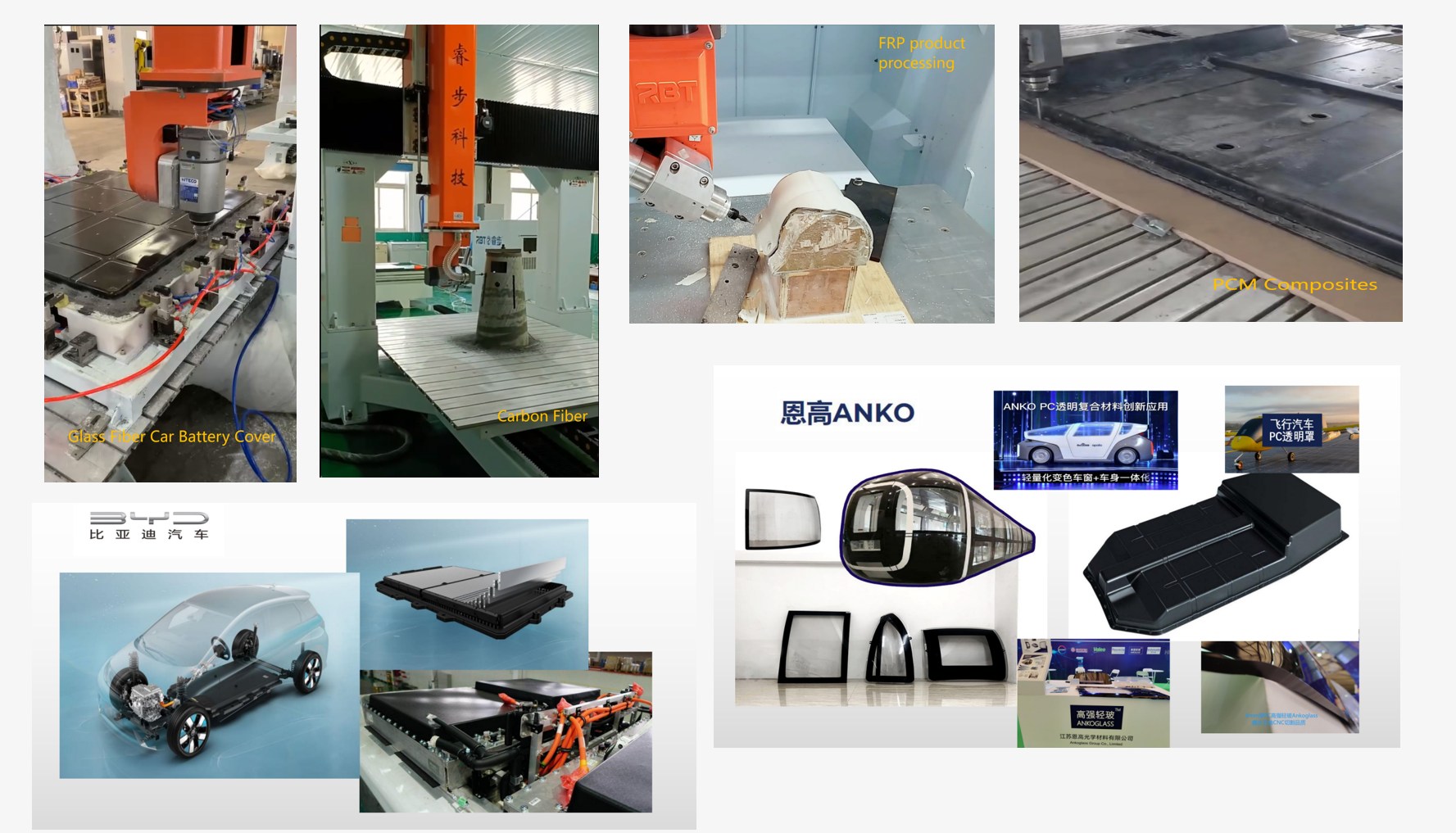

응용 산업
항공우주, 철도 운송, 자동차 내부 및 외부, 에너지 및 건물, 해양, 포장, 의료, 패턴 및 금형, 위생도기
H이제 5축 CNC Mill을 사용하시겠습니까?
5축 CNC 밀의 수치 제어(NC) 시스템에 가공 프로그램을 로드하고 기계를 켜고 가공 프로그램을 시작합니다. NC 시스템은 절삭 공구의 이동과 가공 궤적을 제어하여 가공 매개변수에 따라 다양하고 복잡한 가공 작업을 자동으로 수행합니다. 가공이 완료된 후에는 가공 결과를 검사하고 측정하여 가공 정확도가 요구 사항을 충족하는지 확인해야 합니다. 갠트리 머시닝 센터에는 일반적으로 가공 결과를 자동으로 감지하고 검사 보고서를 출력할 수 있는 자동 측정 시스템이 장착되어 있습니다. 동일한 부품에 대해 재작업이 필요한 경우 이전에 작성된 가공 프로그램을 직접 호출하여 일괄 처리할 수 있습니다.
