RB-H6-3626-Z12
RBT
8465990000

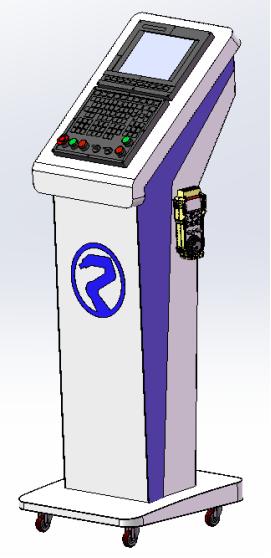

5축 연결을 갖춘 SYNEC CNC 시스템의 구현은 기능성, 안정성 및 애프터 서비스 지원 측면에서 상당한 이점을 제공합니다.5축 가공을 지원하며 사용자 친화적인 작동 및 적용 기능을 제공합니다.이는 복합 5축 CNC 머시닝 센터 또는 복합 5축 CNC 라우터에 탁월한 선택이 되어 높은 성능과 신뢰성을 보장합니다.복합 5축 CNC 머시닝 센터는 복잡한 작업을 정밀하게 처리할 수 있어 다양한 산업 응용 분야에 적합합니다.
2. 밀링 헤드에는 연속 회전이 가능한 2개의 CNC 회전 좌표(4번째(C)축과 5번째(B)축)가 있습니다.이를 통해 절단, 펀칭 및 트리밍을 포함한 조정된 처리가 가능합니다.단일 클램핑으로 전체 제품을 여러 면에서 처리할 수 있어 높은 정밀도, 효율적인 작동 및 정확한 위치 지정이 보장됩니다.자체 엔지니어링된 RBT CNC 스핀들뿐만 아니라 독일, 이탈리아, 한국의 HSM, Hiteco, HSD와 같은 유명 제조업체의 고품질 수입 옵션도 제공됩니다.이러한 다양한 선택은 다양한 성능 요구 사항을 충족하므로 특정 복합 5축 CNC 기계 또는 복합 5축 CNC 기계 요구 사항에 맞는 최적의 스핀들에 액세스할 수 있습니다.RBT CNC 시스템은 기계의 다양성과 작동 효율성을 향상시킵니다.

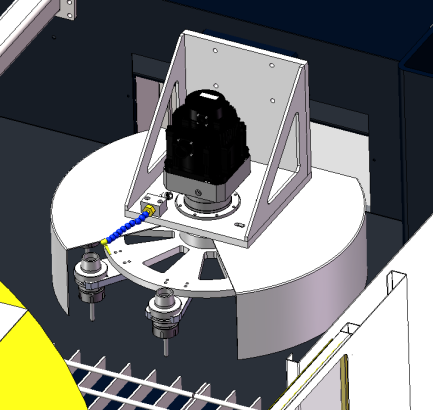

3. 복합 5축 CNC 기계의 공구 매거진은 여러 절삭 공구를 보관하는 저장 장치로, 가공 중 자동 공구 교환이 가능하고 효율성이 향상되며 설정 시간이 단축됩니다.이 기능은 유리 섬유용 5축 CNC 머시닝 센터와 탄소 섬유용 5축 CNC 머시닝 센터에 매우 중요합니다. 원활하고 지속적인 작업을 보장하기 때문입니다.복합 5축 CNC 머시닝 센터는 이러한 재료를 높은 정밀도로 처리하도록 설계되었습니다.
4. 두 개의 작업대는 독립적으로 작동하며, 한 작업대는 처리 작업을 처리하고 다른 작업대는 적재 및 하역을 처리합니다.두 개의 작업대는 동시에 작동하여 대형 제품을 처리하는 대형 단일 테이블 역할을 하며 이는 복합 5축 CNC 머시닝 센터의 중요한 장점입니다.이 이중 기능은 복합 5축 CNC 머시닝 센터의 생산성을 극대화하고 가동 중지 시간을 최소화합니다.
5. 트러스형 이중 작업대와 보호실 구조로 생산 중 안전 보호 및 이물질 방지를 충족합니다.바닥배수 집진장치는 고성능 집진기와 연동하여 외부 가공 잔해물을 수집합니다.이 설정은 깨끗하고 안전한 작업 환경을 보장하는 복합 5축 CNC 라우터에 이상적입니다.복합 5축 CNC 라우터는 안전하고 깨끗한 작업 공간을 유지하면서 복잡한 가공 작업을 효율적으로 처리하도록 설계되었습니다.
기술적인 매개변수
기계 속도 | 빠른 이동 속도 /G00 | X | 35m/분 |
Y | 35m/분 | ||
Z | 20m/분 | ||
처리속도/G01 | 0~12m/분 | ||
축 | 힘 | 20KW | |
냉각 | 수냉식 | ||
RPM | 24000RPM | ||
출장 여행 | X축 | 3600mm | |
Y축 | 2600mm | ||
Z축 | 1200mm | ||
C축 | ±540° | ||
B축 | ±120° | ||
포지셔닝 정확도 (300mm) | X、Y축 | ±0.05mm | |
Z축 | ±0.05mm | ||
B, C 축 | 30각초 | ||
반복 위치 정확도 (300mm) | X、Y축 | ±0.05mm | |
Z축 | ±0.05mm | ||
B, C 축 | 15각초 | ||
플랫폼 크기 | L2020mm * W1560mm | ||
흡입구 절단 | 4-∅250mm | ||
총 전력 | ≒33.8KW | ||
입력 전압 | AC380V±10% | ||
도구 핸들 | HSK63A | ||
제어 시스템 | 신텍 | ||
치수 및 무게 | 6800*8000*5000mm, 15000kg | ||
플라스틱 및 복합재용 5축 CNC 머시닝 센터
항공우주, 자동차, 선박용 5축 CNC 머시닝센터
5축 CNC 머시닝 센터의 정확성을 확인하는 방법은 무엇입니까?

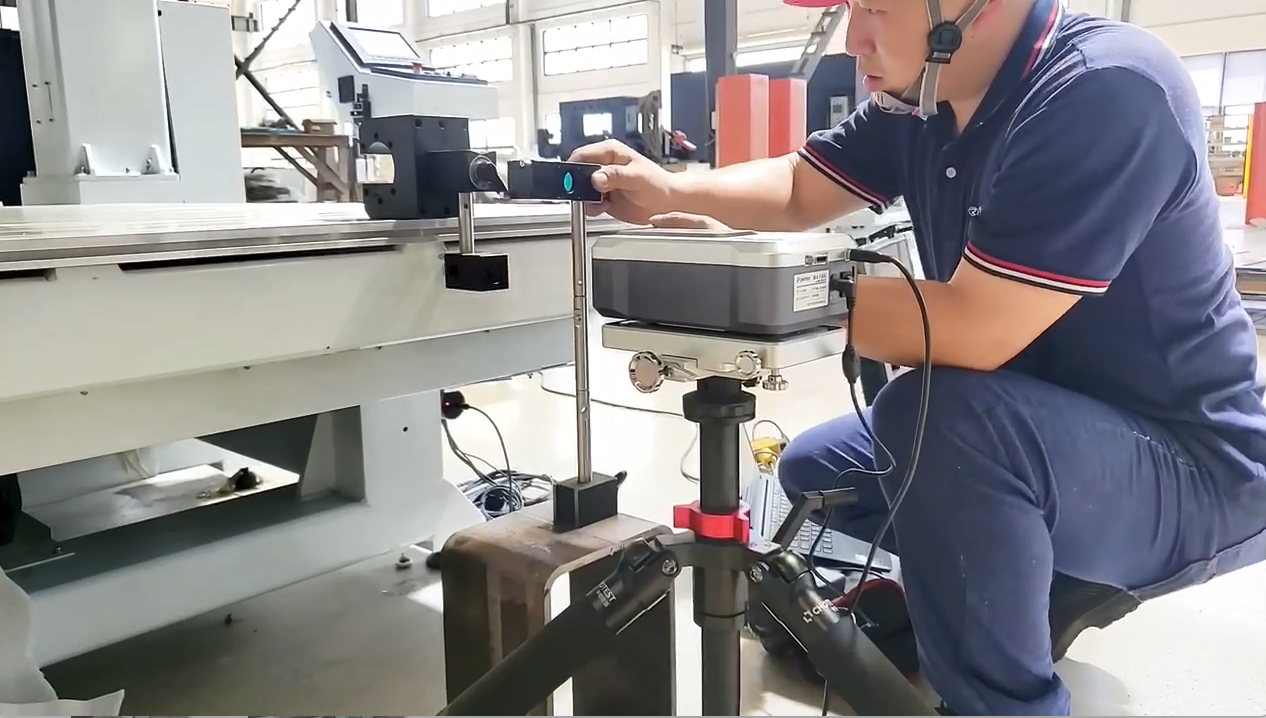

조립 공정은 CNC 공작 기계의 표준을 엄격히 준수하며 레이저 트래커, 영국 Renishaw 볼바 등을 사용하여 기계 검사 및 오류 보상을 수행하여 조립 정확도를 보장합니다.
BYD & BENZ & RBT 5축 CNC 머시닝센터
RBT 5축 CNC 기계는 BYD 및 Benz 차량 배터리 커버를 정밀하게 처리하여 품질과 내구성에 대한 엄격한 자동차 표준을 충족하는 고정밀 윤곽과 복잡한 형상을 보장합니다.
