5축 로터리 트윈 테이블 CNC 기계

1. 3차원 또는 다차원 특수 형상 절단, 드릴링, 트리밍 등을 위해 열성형 플라스틱 또는 복합재 제품을 가공합니다.

2. 트러스 형 보호실 구조는 생산 중 안전 보호 및 파편 방지를 충족합니다.바닥 배수 집진 장치는 고성능 집진기와 협력하여 외부 가공 잔해물을 수집합니다.

3. 로딩 및 언 로딩을보다 안전하고 편리하게 만들고 처리 영역과 로딩 및 언 로딩 영역 간의 자동 상호 작용을 실현하는 회전 테이블.

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
RB-H6-3626-12
제품 브랜드：
RBT
제품 코드：
8465990000

제품 설명

5축 로터리 트윈 테이블 CNC 기계

1.5축 로터리 트윈 테이블 CNC 머시닝 센터 높은 정밀도와 다양성을 결합한 최첨단 제조 솔루션입니다.그것은 깨달을 수 있는 2개의 독립적으로 회전 가능한 작업 테이블을 특징으로 합니다. 처리 영역과 로딩 및 언로딩 영역 간의 자동 상호 작용. 5축 기능에는 공작물 위치 지정을 위한 3개의 선형 축(X, Y, Z)과 공구의 회전 및 기울기를 허용하는 2개의 회전 축(일반적으로 A 및 C)이 포함되어 있어 복잡하고 다차원적인 가공 작업이 가능합니다. .이 설정은 항공우주, 철도, 자동차, 에너지 및 건축, 해양, 포장 및 의료 장비 제조와 같이 복잡한 형상을 가진 고정밀 구성 요소를 요구하는 산업에 특히 유용합니다.

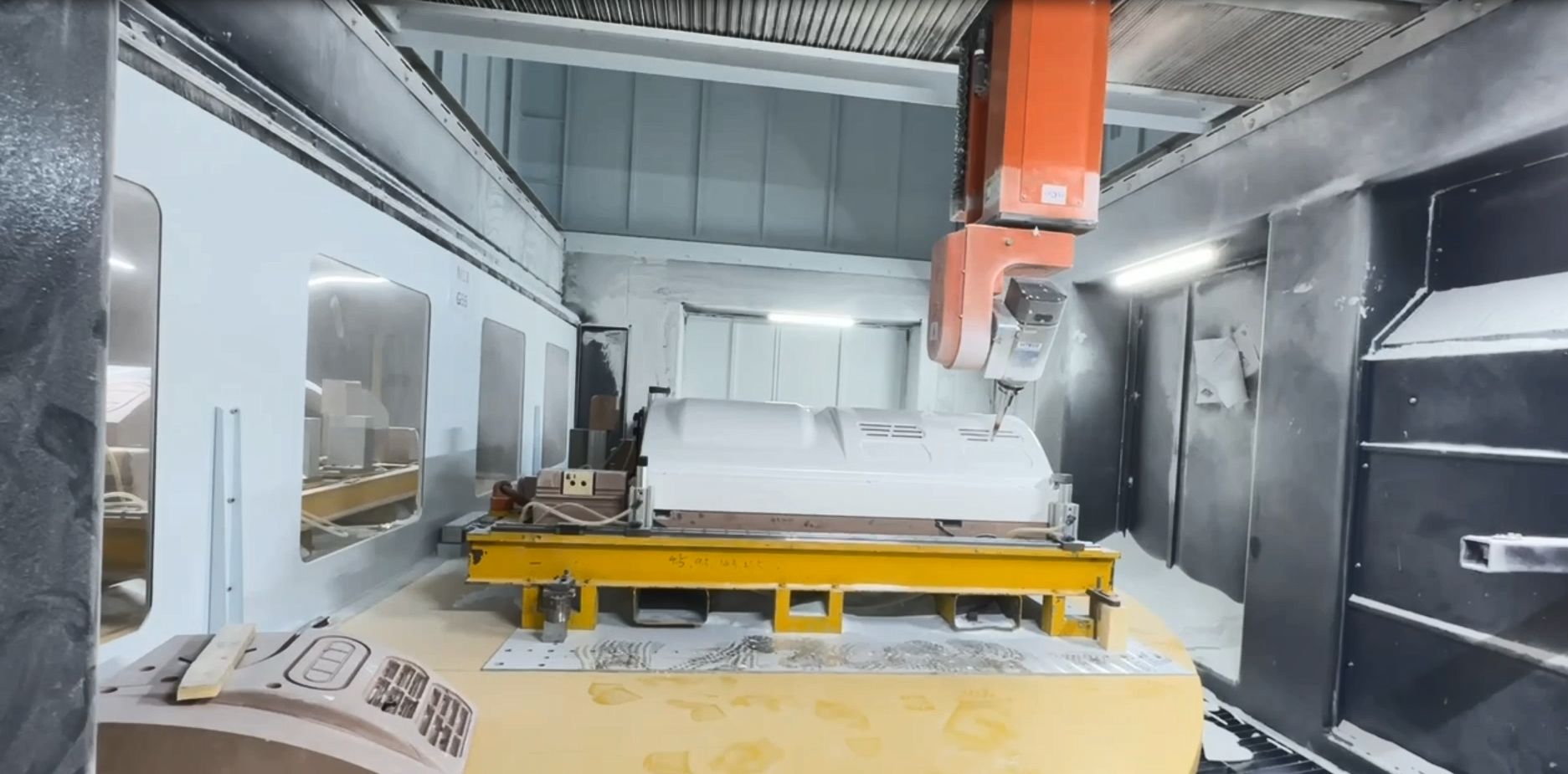

2. 트러스형 이중 작업대와 보호실 구조는 생산 중 안전 보호 및 잔해 방지를 충족합니다.바닥 배수 집진 장치는 고성능 집진기와 협력하여 외부 가공 잔해물을 수집합니다.

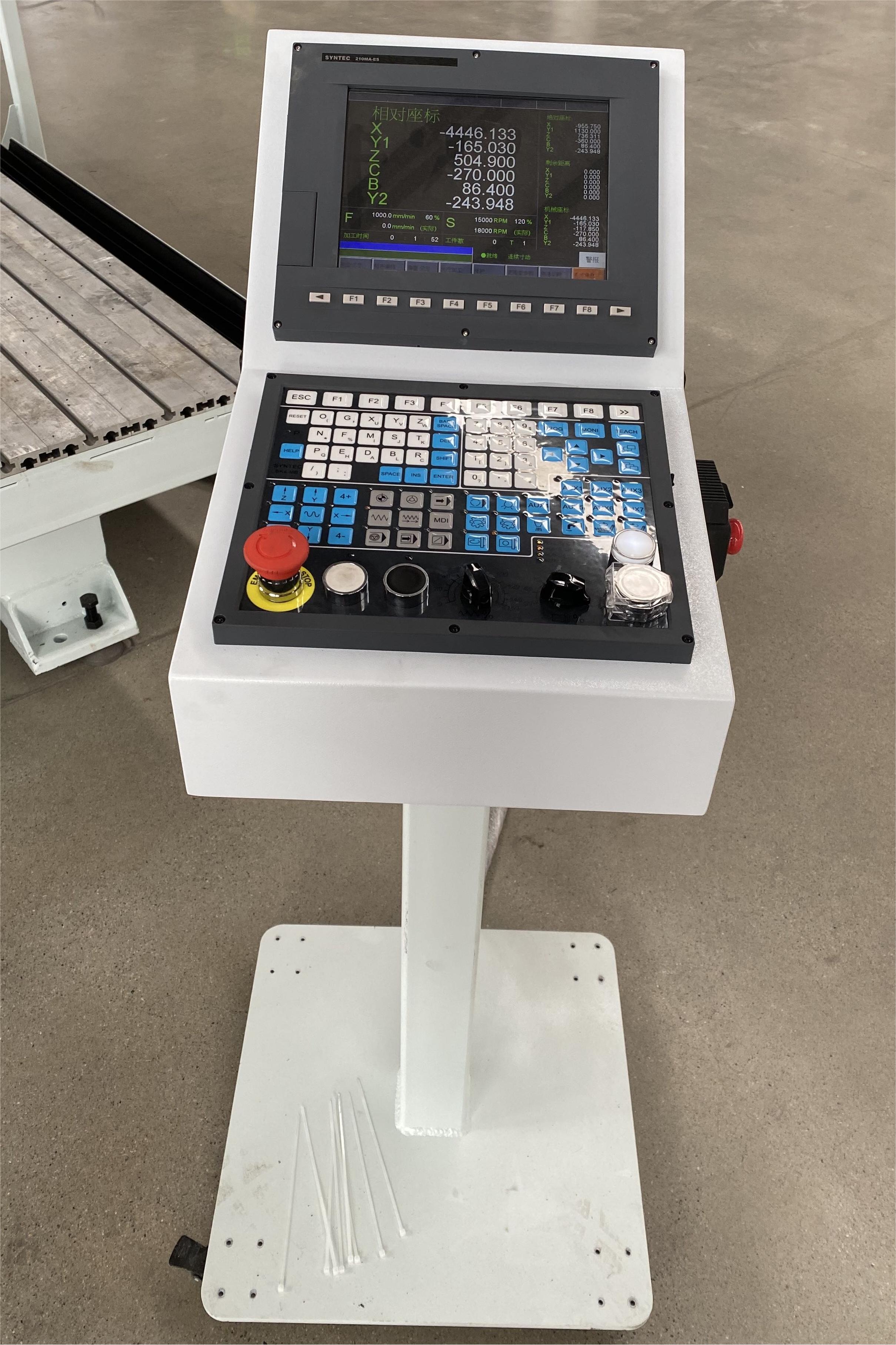

3. 5축 CNC 머시닝 센터용 대만 Syntec CNC 시스템은 사용자 친화적인 인터페이스, 고속 모션 제어, 정밀 가공 기능, 복잡한 부품 프로그래밍을 위한 강력한 소프트웨어 등의 이점을 제공하여 고급 제조 공정의 효율성과 생산성을 향상시킵니다.

4. 특수 세라믹 베어링을 사용하고 독점 그리스로 윤활 처리된 전기 스핀들은 오일 누출을 방지하고 고속 가공에 이상적이며 까다로운 CNC 응용 분야에서 신뢰성과 정밀도를 제공합니다.액체 냉각 시스템을 채택하여 24시간 연속 처리를 보장합니다. RBT는 스핀들을 자체 개발, 생산하고 있으며, 독일/이탈리아/한국 수입 스핀들(HSM, Hiteco, HSD 등)을 옵션으로 제공하고 있습니다.

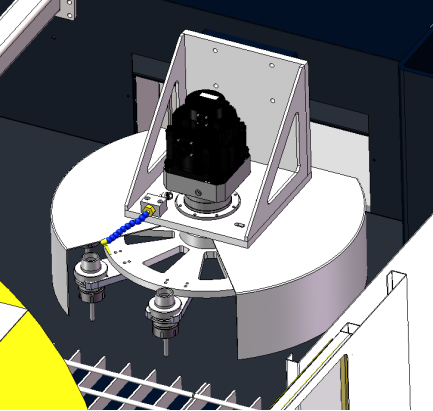

5. 5축 CNC 기계의 공구 매거진은 여러 절삭 공구를 보관하는 저장 장치로, 가공 중 자동 공구 교환이 가능하고 효율성이 향상되며 설정 시간이 단축됩니다.

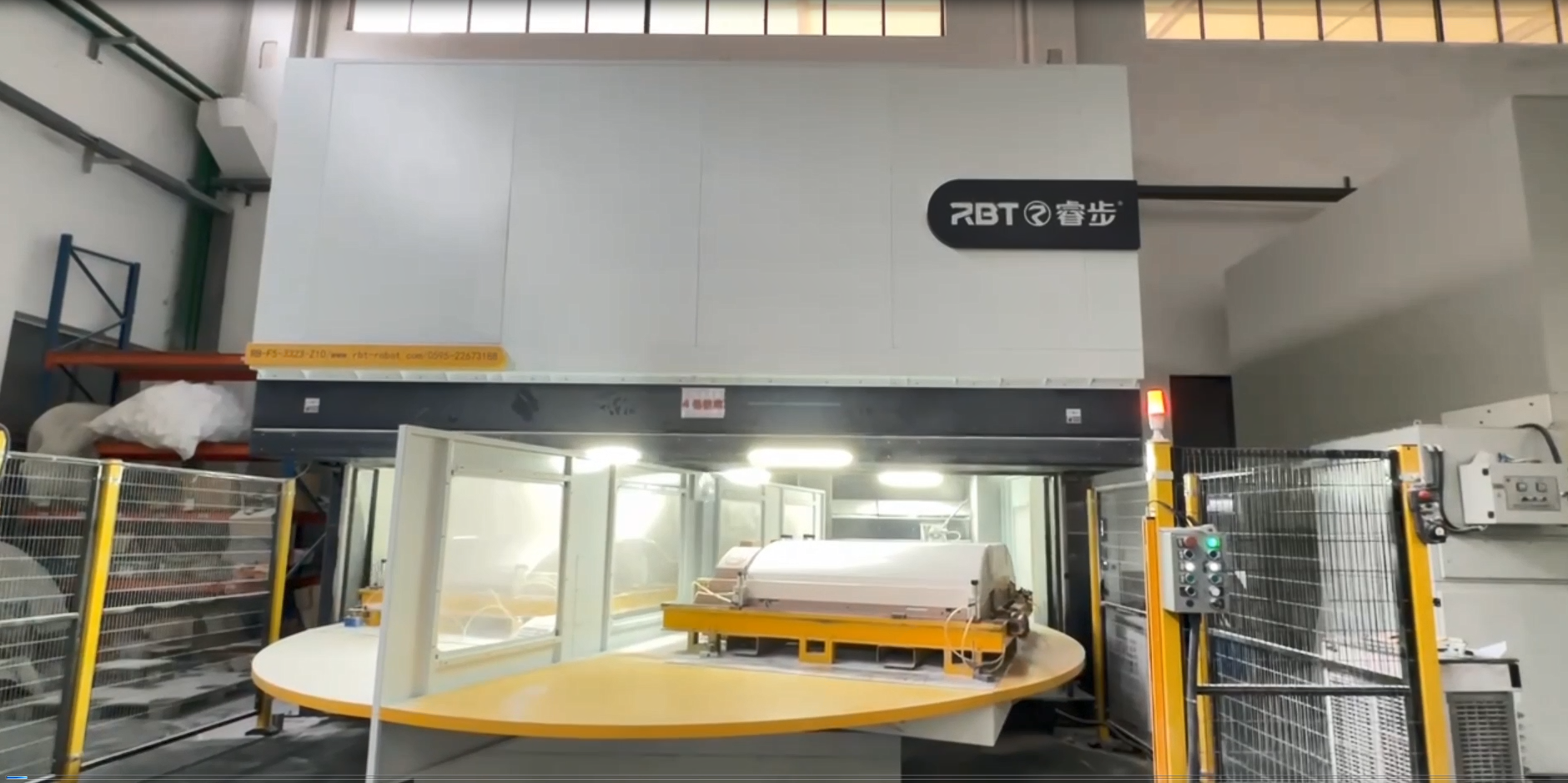

6. 이동식 회전 작업대는 제품이 처리된 후 기계 처리 위치에서 자동으로 빠져나와 로딩 및 언로딩을 보다 안전하고 편리하게 만들고 처리 영역과 로딩 및 언로딩 영역 간의 자동 상호 작용을 실현합니다.

기술적인 매개변수

아니요.	품목	매개변수	아니요.	품목	매개변수
1	상품명	로터리 트윈 테이블을 갖춘 5축 CNC 머시닝 센터	9	Z축 최대 속도	20m/분
2	모델	RB-F5-3323-Z10	10	반복 정확도 (300mm 이내)	±0.05mm
3	X축 유효 스트로크	3250mm	11	전압	380V
4	Y축 유효 스트로크	2250mm	12	총 전력	25.35KW
5	Z축 유효 스트로크	1000mm	13	스핀들 동력	17KW(맞춤형)
6	B축 회전 각도	±120°	14	빈도	50HZ
7	C축 회전 각도	±540°	15	무게	12T
8	X/Y 축 최대 속도	40m/분	16	크기
