RB-F5-1930-Z08
RBT
8465990000
5축 CNC 기계
1. 이 시스템은 기능, 안정성 및 애프터 서비스 측면에서 큰 이점을 갖는 SYNEC 5축 연결 CNC 시스템을 채택합니다. 5축 가공을 지원합니다. 작동 및 응용 기능은 간단하고 배우기 쉽습니다. 그것은 갖춰질 수 있습니다 RTCP 기능.
2. 밀링 헤드에는 4번째(C)축과 5번째(B)축의 2개의 CNC 연속 회전 좌표가 있어 연결 처리(밀링, 홀 펀칭 및 모서리 절단 또는 트리밍 기능 포함)를 실현합니다. 이 두 개의 회전축과 선형 축(X, Y, Z)의 조합은 제조 시 높은 수준의 유연성과 정밀도를 제공하여 기계로 생산하기 어렵거나 불가능한 복잡한 부품 및 구성 요소를 만들 수 있습니다. 운동 축이 더 적습니다.
RBT는 스핀들을 자체 개발, 생산하고 있으며, 독일/이탈리아/한국 수입 스핀들(HSM, Hiteco, HSD 등)을 옵션으로 제공하고 있습니다.
3. 전체 제품의 다면 가공은 높은 가공 정밀도, 효율적이고 정확한 위치 지정으로 한 번의 클램핑으로 완료될 수 있습니다.
RBT는 공압식, 진공식, 유압식, 기계식 등의 치구에 대한 경험이 풍부하여 사용자의 디지털 모델을 기반으로 맞춤형 설계가 가능합니다.
4. 5축 CNC 기계의 공구 매거진은 여러 절삭 공구를 보관하는 저장 장치로, 가공 중 자동 공구 교환이 가능하고 효율성이 향상되며 설정 시간이 단축됩니다.
기술적인 매개변수
아니요. | 품목 | 매개변수 | 아니요. | 품목 | 매개변수 |
1 | 제품명 | 5축 CNC 기계 | 9 | Z축 최대 속도 | 20m/분 |
2 | 모델 | RB-F5-1930-Z08 | 10 | 반복 정확도 (300mm 이내) | ±0.05mm |
3 | X축 유효 스트로크 | 1900mm | 11 | 전압 | 380V |
4 | Y축 유효 스트로크 | 3000mm | 12 | 총 전력 | 14.5KW |
5 | Z축 유효 스트로크 | 800mm | 13 | 스핀들 동력 | 5.5KW(맞춤형) |
6 | B축 회전 각도 | ±130° | 14 | 빈도 | 50HZ |
7 | C축 회전 각도 | ±540° | 15 | 무게 | 3.5T |
8 | X/Y 축 최대 속도 | 35m/분 | 16 | 크기 | L5100*W2610*H3982mm |

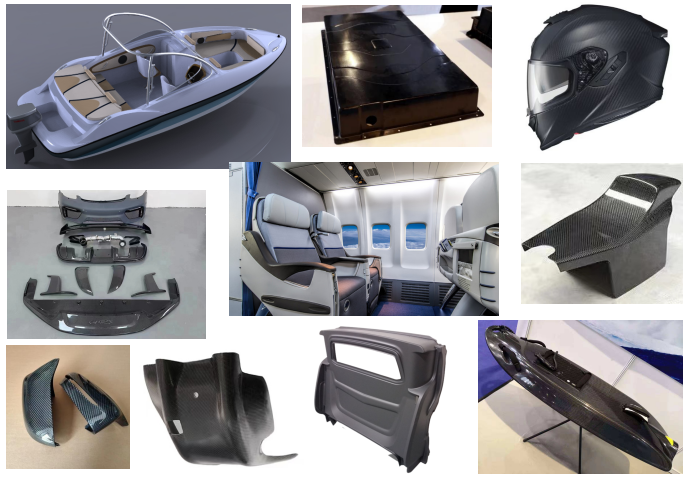

적용 가능한 기계
복합재료에스: 탄소섬유(PCM/RTM/SMC/LFT 등), 유리섬유, 탄소/탄소 등;
플라스틱: ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG, 아크릴 등;
기타 비금속 재료: 고밀도 스펀지, 스티로폼폼, 목재, 대용목재, 석재, 석고 등
널리 사용되는 기계
항공우주, 철도, 자동차 내외장, 스포츠 용품, 의료 미용, 백색 가전, 수공예품, 위생용품 등의 산업 분야에서 금형 제조, 복합 재료 가공, 두꺼운 시트 열성형 가공에 사용됩니다.
5축 CNC 기계의 정밀도를 검증하기 위한 레이저 간섭계 테스트
조립 공정은 CNC 공작 기계의 표준을 엄격히 준수하며 레이저 트래커, 영국 Renishaw 볼바 등을 사용하여 기계 검사 및 오류 보상을 통해 조립 정확도를 보장합니다.
CE 인증 5축 CNC 기계
대표고객
협력사례
다음은 5축 CNC 기계에 대한 사용자 정의 프로젝트의 몇 가지 가상 예입니다.
BYD(자동차 및 에너지 회사):
BYD용 맞춤형 5축 CNC 기계에는 배터리 케이스 및 전기 모터용 복잡한 하우징과 같은 복잡한 전기 자동차 부품 생산을 위한 고정밀 도구가 장착될 수 있습니다.
벤츠(자동차 럭셔리 브랜드):
Benz의 경우 맞춤형 기계에는 고품질 마감 처리된 고급 자동차 내부 부품을 생산하기 위한 고급 소프트웨어 통합 기능이 있어 완벽한 핏과 미적 매력을 보장할 수 있습니다.
보잉(항공우주방위공사):
Boeing은 날개 부품 및 엔진 하우징과 같은 복합 재료로 항공기 부품을 정밀하게 밀링하기 위해 설계된 견고한 고정 장치와 도구를 갖춘 맞춤형 5축 CNC 기계를 활용할 수 있었습니다.
ANKO 유리 맞춤화 프로젝트:
ANKO GLASS에는 유리섬유 부품 제조의 복잡성을 처리할 수 있는 5축 CNC 기계가 필요했습니다.
