RB-F5-2535-Z08
RBT
8465990000

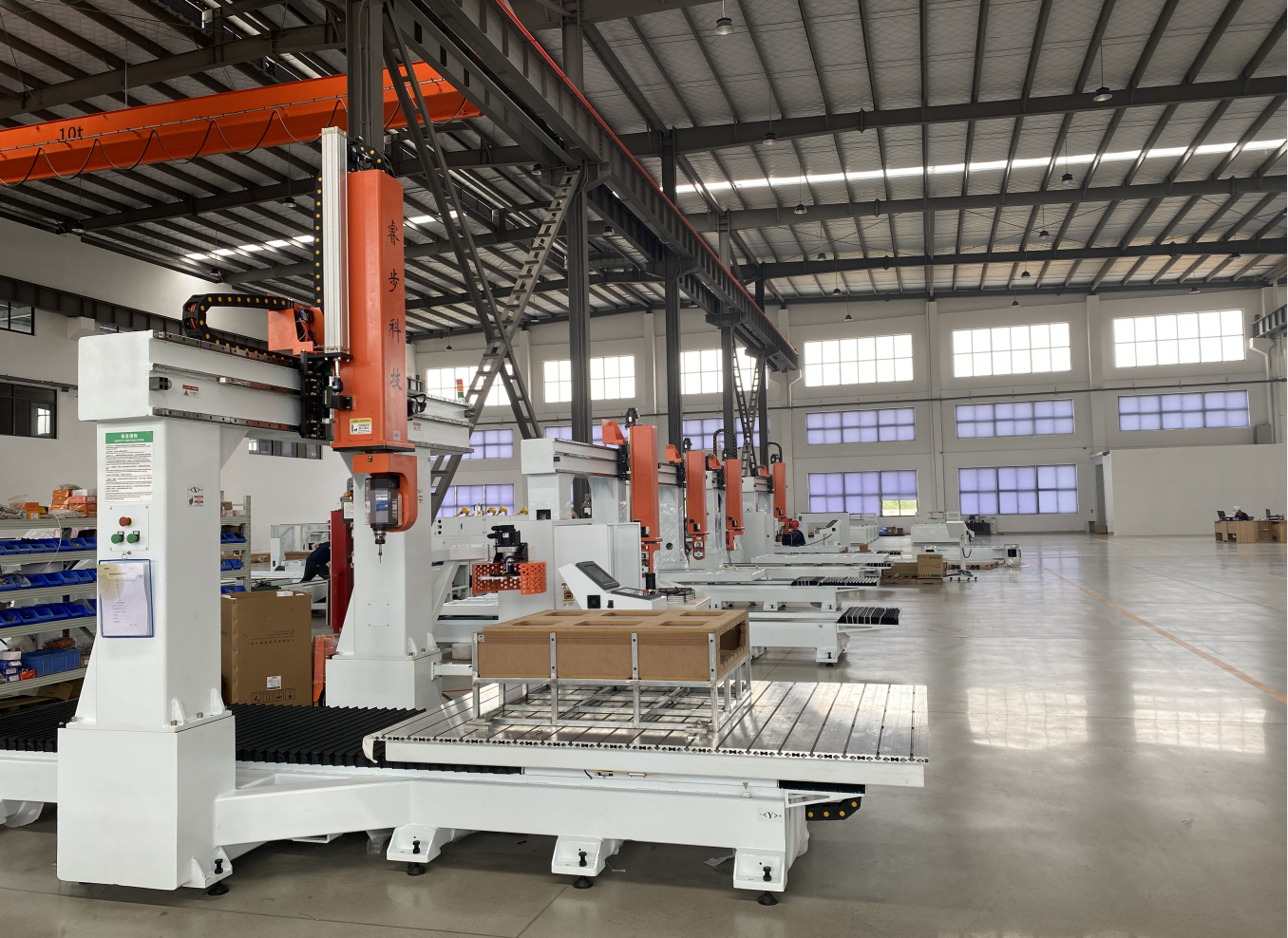

5 축 CNC 가공 센터 기능
Advanced CNC 시스템 : Synec 5 축 연결 CNC 시스템을 사용하여 기능, 안정성 및 안정적인 애프터 스 서비스 e.

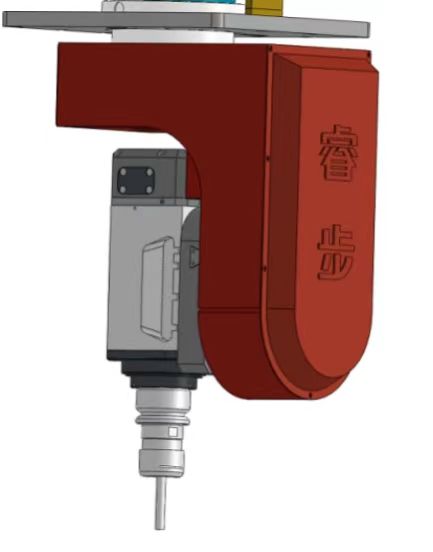

로터리 축을 갖춘 밀링 헤드 : 기계에는 두 개의 CNC 연속 로터리 좌표 (4 번째 및 5 번째 축)가 장착되어있어 밀링, 홀 펀칭, 가장자리 절단 또는 트리밍을 포함한 광범위한 작업을 수행 할 수 있습니다. 중국, 이탈리아 Hiteco, 한국 AY, 독일 HSM 스핀들이 있습니다.
멀티 페이스 처리를위한 일회성 고정물 : 단일 설정으로 멀티 페이스 처리를 완료하여 높은 정밀하고 효율적이며 정확한 위치를 보장 할 수 있습니다.

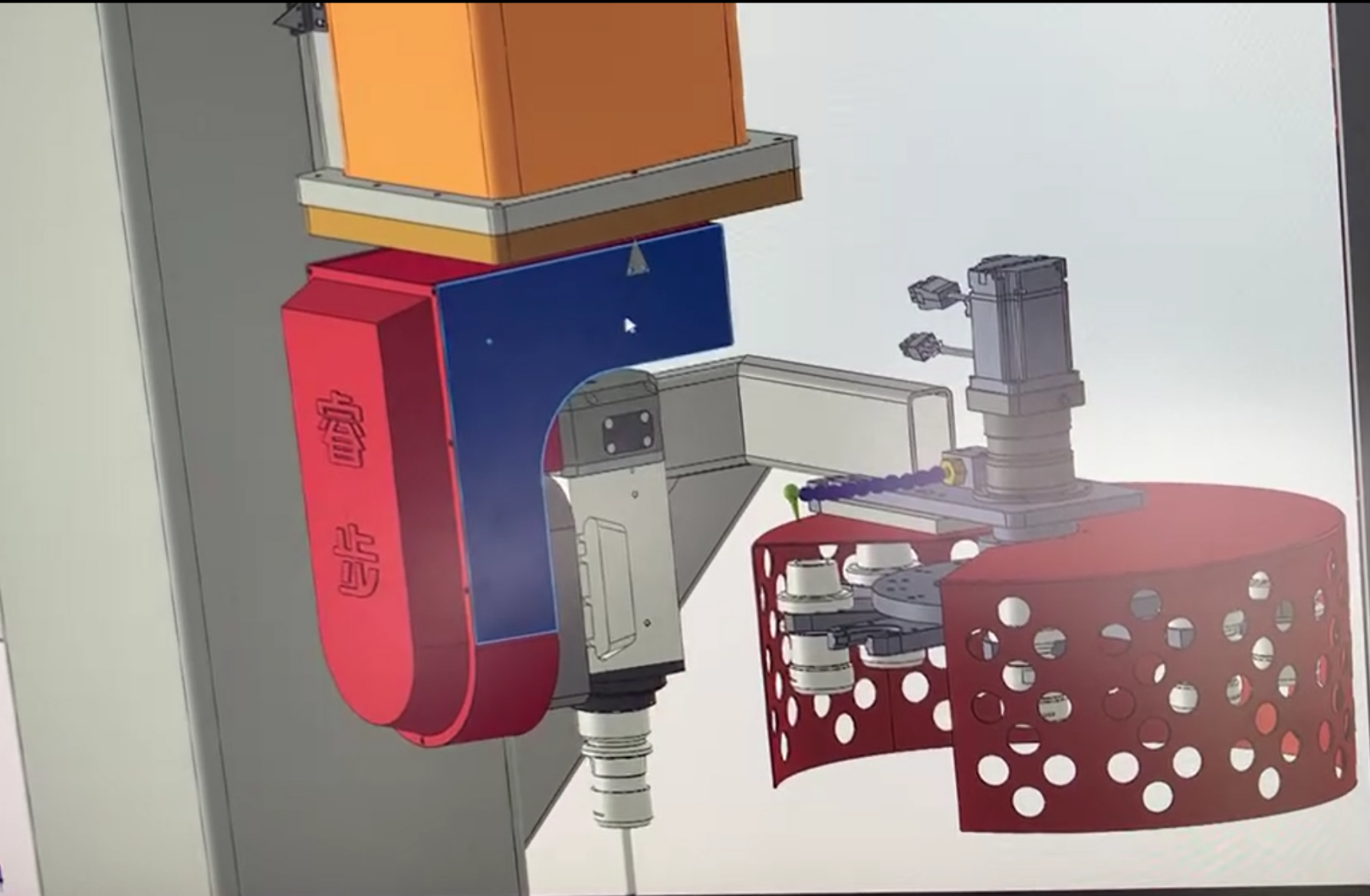

도구 매거진으로 자동 도구 변경 스핀들 : 8 가지 도구의 자동 교체, 도구의 빠른 교체 및 개선 된 생산 효율성. 또한 복잡한 제품 처리를위한 RTCP 기능을 장착 할 수 있습니다.

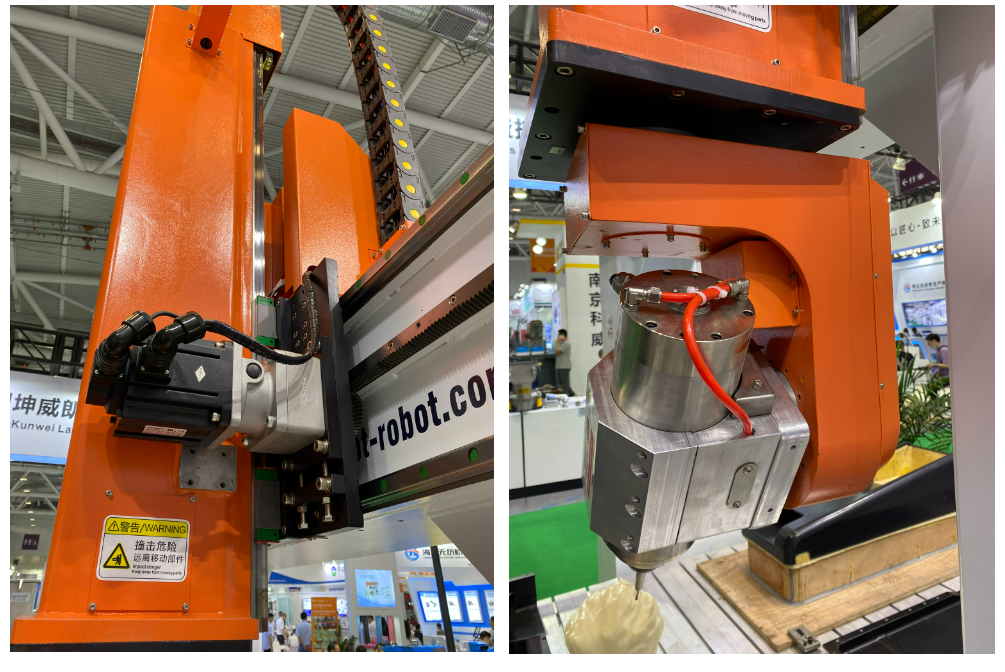

고품질 변속기 구성 요소 : X/Y/Z 축을 위해 고품질 대만 하이윈 롤러 유형 선형 가이드와 TBI 정밀 나사로드를 사용하여 큰 하중 용량 과 높은 정밀도를 갖습니다. C/B 축은 일본의 Sumitomo High-Torque Zero-Backlash Hollow Redower를 채택합니다. 서보 모터 사용 중국 최고의 브랜드 혁신 또는 일본 Yaskawa.

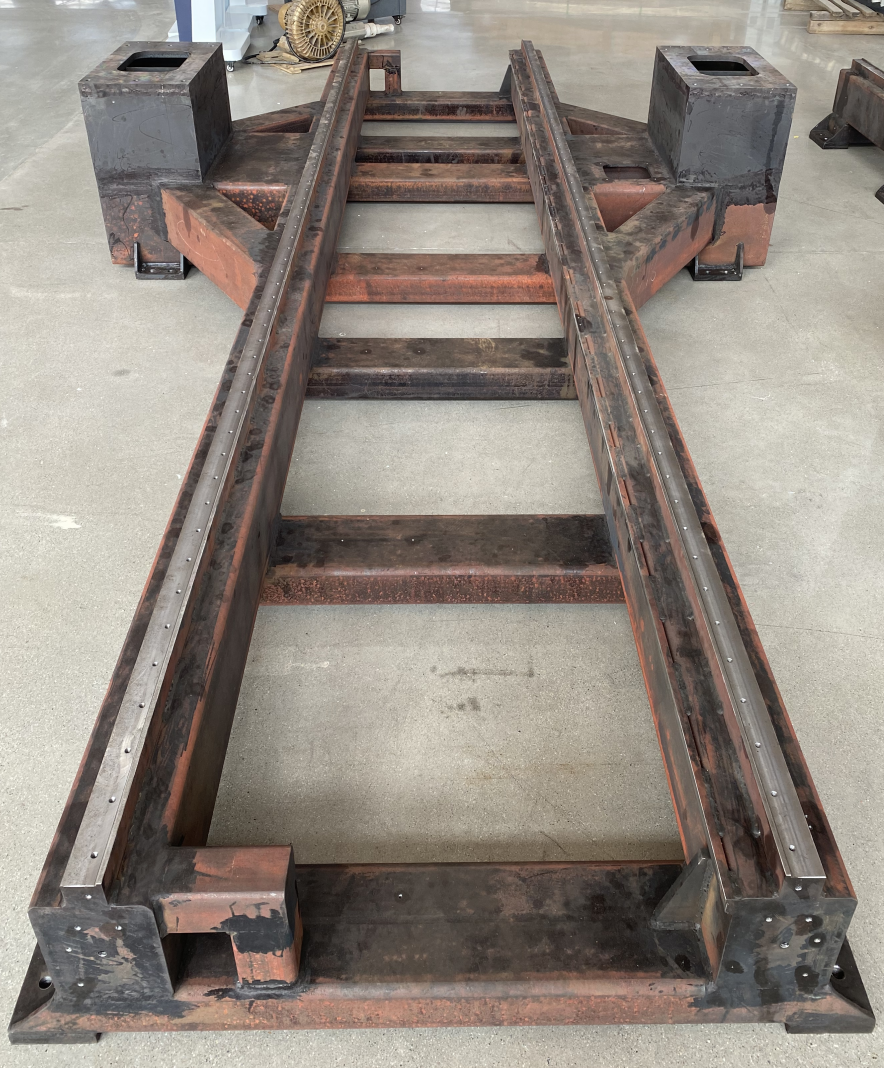

강력한 구조 : 이 기계에는 용접 된 스틸 베드가있어 견고하고 강력하며 추가 리브 플레이트로 강화됩니다. 강성과 안정성을 보장하기 위해 유한 한 요소 분석 (FEA)과 스트레스 가공 처리를 거쳤습니다.
5 축 CNC 가공 센터의 기술 매개 변수
아니요. | 항목 | 매개 변수 | 아니요. | 항목 | 매개 변수 |
1 | 제품 이름 | 5 축 CNC 가공 센터 | 9 | z 축 최대 속도 | 20m/분 |
2 | 모델 | RB-F5-2535-Z08 | 10 | 반복 정확도 (300mm 이내) | ± 0.05mm |
3 | X 축 효과적인 스트로크 | 2500mm | 11 | 전압 | 380V |
4 | Y 축 효과적인 스트로크 | 3500mm | 12 | 총 전력 | 14.5kW |
5 | Z 축 효과적인 스트로크 | 800mm | 13 | 스핀들 파워 | 5.5kW (사용자 정의 가능) |
6 | B 축 회전 각도 | ± 130 ° | 14 | 빈도 | 50Hz |
7 | C 축 회전 각도 | ± 540 ° | 15 | 무게 | 3.5T |
8 | x/y 축 최대 속도 | 35m/분 | 16 | 크기 | L5100*W2610*H3982mm |
5 축 CNC 머신에 적용 할 수 있습니다.
플라스틱 : ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG, ACRYLIC 등;
복합 재료 : 탄소 섬유 (PCM/RTM/SMC/LFT 등), 유리 섬유, 탄소/탄소 등;
기타 재료 : 고밀도 스폰지, 스티로폼 거품, 나무, 석재, 석고, MDF, 수지;
5 축 CNC 머신은 Industy에서 널리 사용됩니다.
항공 우주, 철도 교통, 자동차 내부 및 외부, 에너지 및 부이 딩, 해양, 포장, 와 같은 산업의 곰팡이 제조, 복합재 가공 및 두꺼운 시트 열 성형 처리 . 스포츠 용품, 의료 아름다움 및 위생 용도
CE 인증서

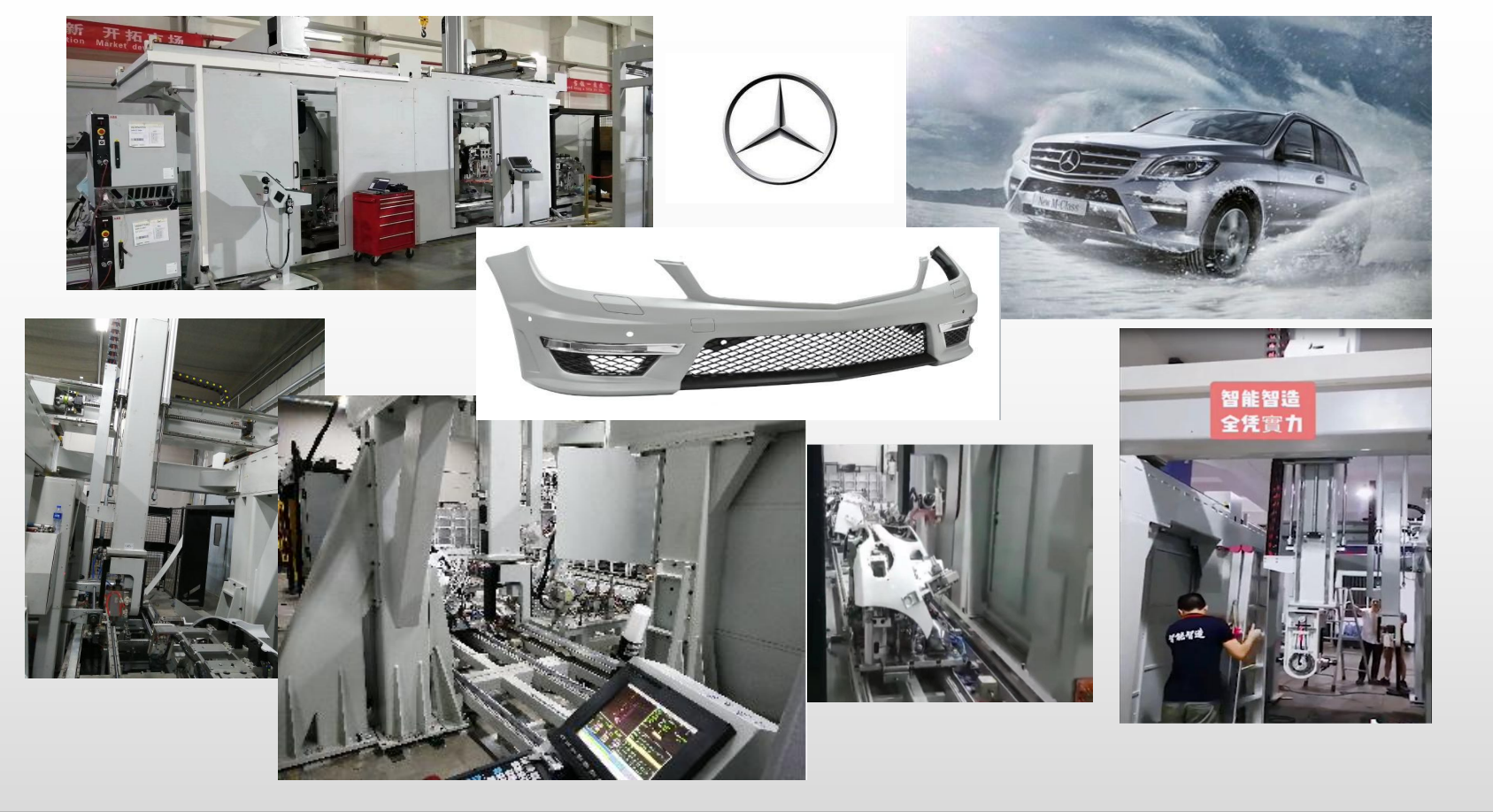

대표 고객
포장 및 배달
