RB-F6-2520-Z08
RBT

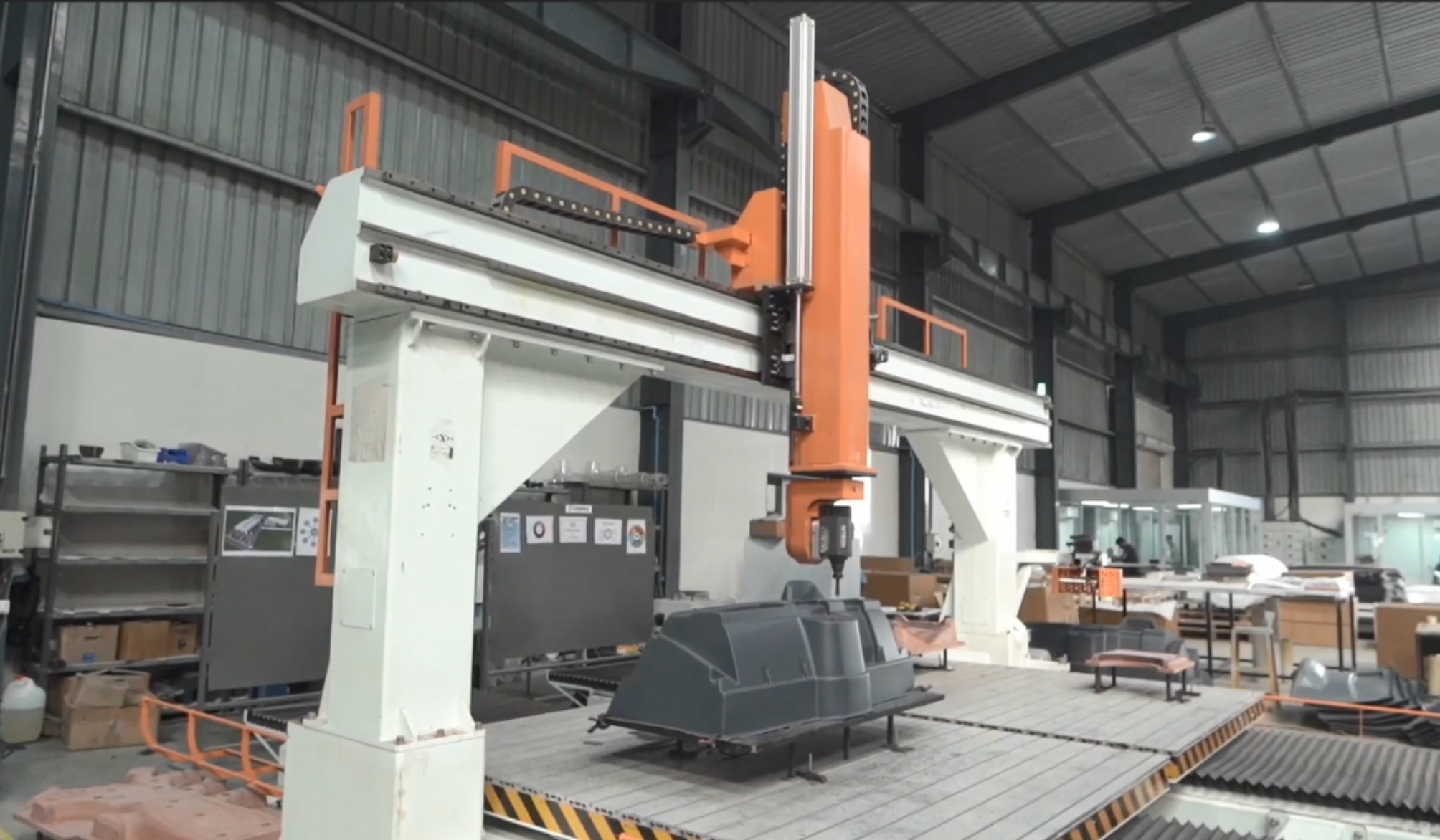

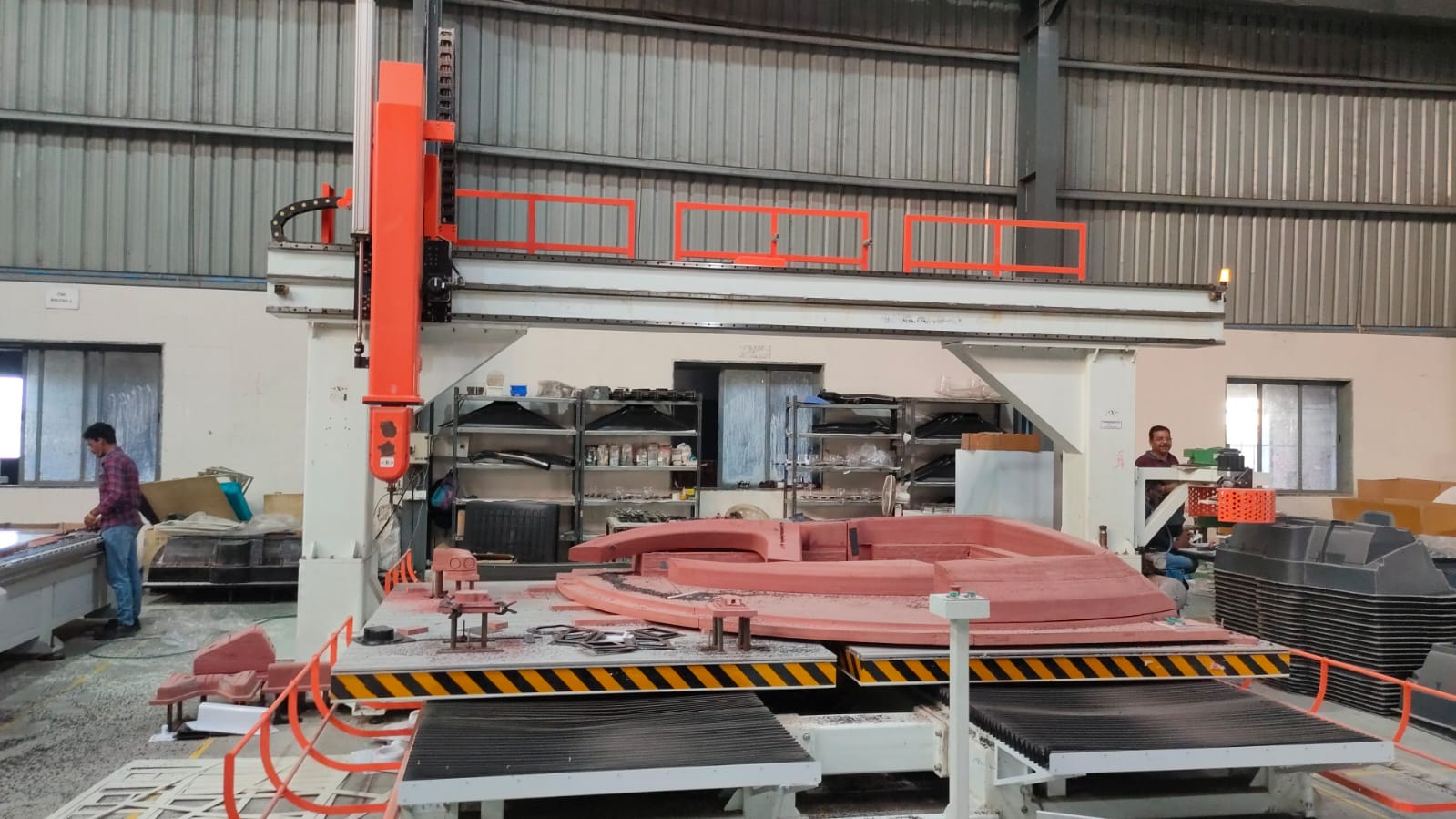

트윈 표 5 축 CNC 라우터는 생산 효율을 크게 향상시키는 듀얼 워크 벤치 시스템을 특징으로합니다. 두 개의 독립적 인 워크 벤치를 사용하면 한 테이블을 가공 할 수 있고 다른 테이블은로드되거나 언로드되어 지속적인 생산이 가능합니다. 이 워크 벤치는 또한 하나의 큰 테이블로 결합하여 더 큰 제품을 처리하기위한 이상적인 5 축 CNC 가공 센터입니다. 이 디자인은 가동 중지 시간을 줄이고 생산성을 향상시킵니다.
Synec 5 Axis CNC 절단 기계가 장착 된이 라우터는 드릴링, 펀칭, 절단 및 트리밍과 같은 복잡한 가공 작업이 뛰어납니다. 고급 5 축 연결 시스템은 복잡한 부품 생산에 대한 고속 처리, 정밀 및 포괄적 인 프로그래밍 지원을 보장하여 의료 응용 프로그램을위한 5 축 CNC 라우터와 같은 산업에 적합합니다.

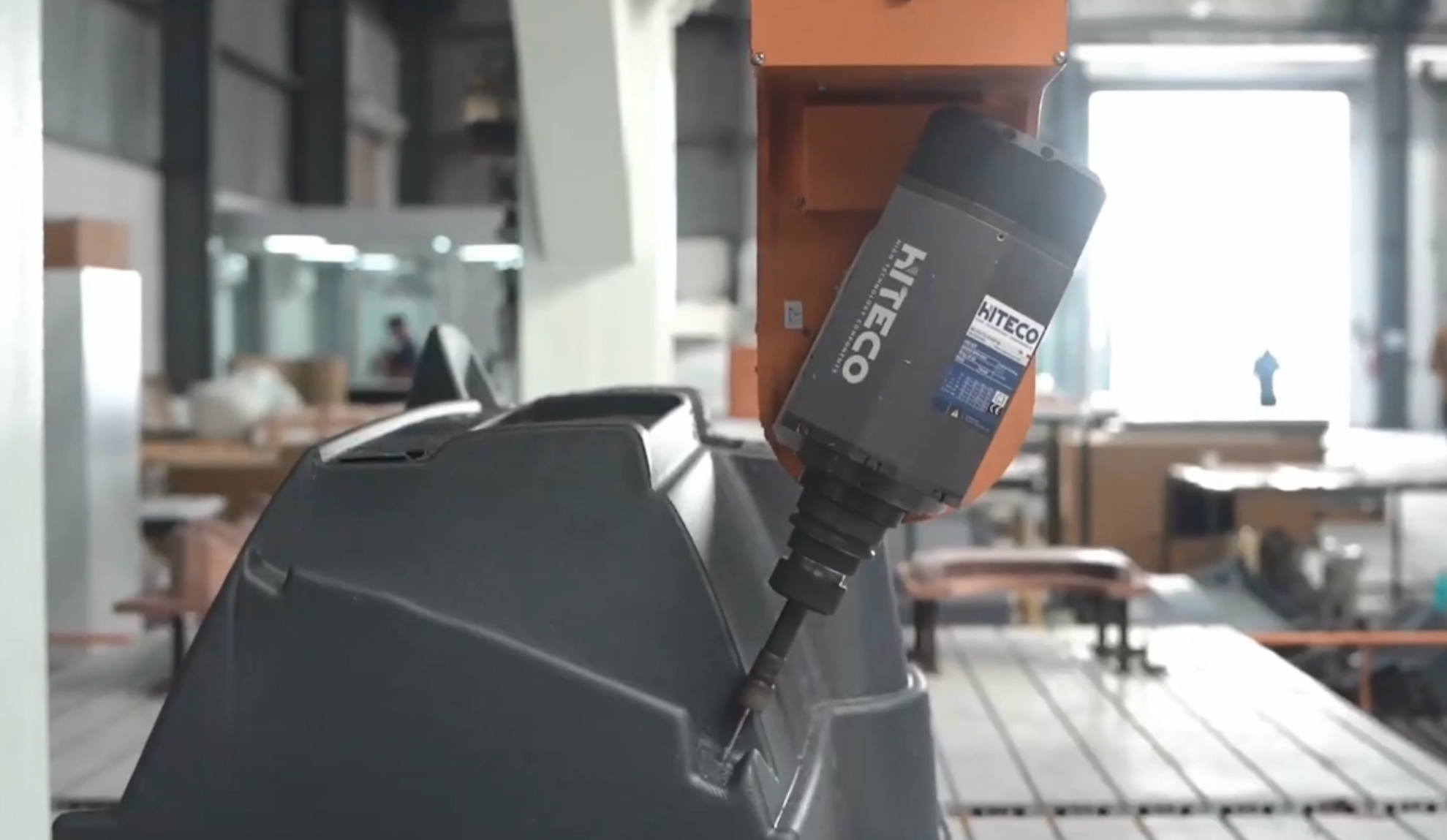

이 5 축 CNC 밀링 머신에는 3 개의 선형 (x, y, z) 축과 2 개의 회전 (a 및 b 또는 c) 축이 포함됩니다. 이 기계는 사내 브랜드 스핀들과 함께 신뢰할 수있는 성능을 제공하며 이탈리아의 Hiteco와 같은 프리미엄 수입 옵션과 함께 항공 우주 섹터 용 5 축 CNC 라우터에서 사용할 수있는 기능을 향상시킵니다.
이 기계에는 다양한 절단 도구를 저장하여 완벽하고 자동화 된 도구 전환을 보장하는 8 클램프 도구 잡지가 함께 제공됩니다. 이 기능은 워크 플로를 최적화하고 다운 타임을 최소화하며 최신 CNC 밀링 센터에 필수적입니다.
X/Y/Z 축을위한 대만 하이윈 롤러 선형 가이드 및 C/B 축을위한 일본 Sumitomo 정밀 중공 감속기를 사용 하여이 5 축 CNC 기계는 중단 절단과 신뢰할 수있는 성능을 보장합니다.
5 축 CNC 라우터는 단단한 용접 강철 침대로 제작되었으며 리브 베드 플레이트로 강화됩니다. 모든 침대 부품은 스트레스 가공 처리를 거쳐 정확한 가공을위한 안정적인 기초를 제공합니다.
레이저 간섭계 탐지를 통합 한 CNC 머시닝 센터는 높은 기계 정확도를 보장하여 엄격한 산업 표준을 충족시킵니다.
이 5 축 CNC 밀링 머신에는 CE 인증서가 제공되어 유럽 안전, 건강 및 환경 보호 표준을 준수 함을 나타냅니다. CNC 절단 작업에 신뢰할 수있는 선택이됩니다.
트윈 테이블 5 축 CNC 라우터 의 기술 매개 변수
아니요. | 항목 | 매개 변수 | 아니요. | 항목 | 매개 변수 |
1 | 제품 이름 | 트윈 표 5 축 CNC 가공 센터 | 9 | z 축 최대 속도 | 20m/분 |
2 | 모델 | RB-F6-2520-Z08 | 10 | 반복 정확도 (300mm 이내) | ± 0.05mm |
3 | X 축 효과적인 스트로크 | 2500mm | 11 | 전압 | 380V |
4 | Y 축 효과적인 스트로크 | 2000mm | 12 | 총 전력 | 14.5kW |
5 | Z 축 효과적인 스트로크 | 820mm | 13 | 스핀들 파워 | 5.5kW (사용자 정의 가능) |
6 | B 축 회전 각도 | ± 130 ° | 14 | 빈도 | 50Hz |
7 | C 축 회전 각도 | ± 540 ° | 15 | 무게 | 4.1T |
8 | x/y 축 최대 속도 | 35m/분 | 16 | 크기 | L3482*W3350*H3768mm |
5 축 CNC 라우터는 다양한 재료를 처리 할 수있는 다목적 기계입니다.
1. 플라스틱 : ABS, PVC, 폴리 카보네이트 (PC), 폴리 프로필렌 (PP), 폴리스티렌 (PS), 폴리 에틸렌 (PE), PET, HDPE, PETG, 아크릴 등.
2. 복합 재료 : 탄소 섬유 (PCM/RTM/SMC/LFT 등), 유리 섬유 및 탄소/탄소 복합재.
3. 목재 : 단단한 나무, 합판, MDF (중간 밀도 파이버 보드) 및 기타 목재 기반 재료.
4. 연질 금속 : 알루미늄, 구리, 아연, 경량 부품 및 구조물에 적합합니다.
5. 알루미늄 / 종이 벌집
6. 고밀도 스폰지, 스티로폼 폼, 석고. 곰팡이 또는 주물을 만들기위한
7. RESIN : 캐스팅 및 3D 프린팅을 포함한 다양한 응용 분야에서 사용되며, 수지는 CNC 라우터로 형성 될 수 있습니다.
5 축 CNC 라우터는 광범위한 산업에서 사용됩니다.
1. 항공 우주 : 엔진 부품, 날개 부품 및 인테리어 피팅과 같은 복잡한 항공기 구성 요소의 제조.
2. 자동차 : 엔진 부품, 서스펜션 구성 요소 및 내부 트림을 포함한 자동차 및 트럭 용 복잡한 부품을 생산합니다.
3. 의료 : 의료 기기, 보철 및 치과 기기의 정밀 가공.
4. 곰팡이 및 다이 제조 : 사출 성형, 블로우 성형 및 기타 제조 공정을 위해 복잡한 곰팡이와 다이를 생성합니다.
5. 목공 : 가구 만들기, 캐비닛 및 건축 목공 작업에서 고정밀 절단 및 조각.
6. 빠른 프로토 타이핑 : 제품 개발을위한 프로토 타입을 신속하게 생산하여 설계자가 디자인을 반복하고 개선 할 수 있도록합니다.
7. 해양 : 헐 부품, 프로펠러 및 내부 피팅과 같은 복잡한 보트 및 선박 부품 생산.
8. 풍력 터빈, 태양 전지판 및 기타 에너지 관련 장비의 구성 요소에 대한 에너지.
9. 포장 : 복잡한 포장 기계 및 금형 생산.
10. 서명 : 복잡한 모양으로 3 차원 표지판과 디스플레이를 만드는 것.
레이저 간섭계에 의한 정밀 테스트
CE는 5 축 CNC 라우터를 승인했습니다
협력 사례
공장 개요
포장 및 배달
