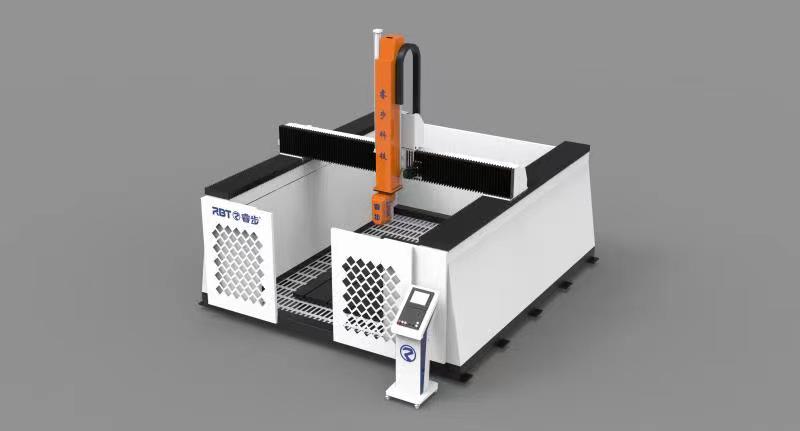

알루미늄 금형 가공용 5축 CNC 라우터

1. 조정 가능한 중부하 작업용 스핀들

알루미늄 금형 가공용 5축 가공 스핀들은 복잡한 다방향 절단이 가능한 고정밀, 견고한 공구입니다.재료 낭비를 최소화하면서 복잡한 금형을 부드럽고 효율적으로 가공할 수 있도록 설계되어 정확성과 표면 조도가 보장됩니다.우리는 고객 요구에 따라 옵션으로 RBT 브랜드 또는 이탈리아/독일 수입 스핀들을 보유하고 있습니다.

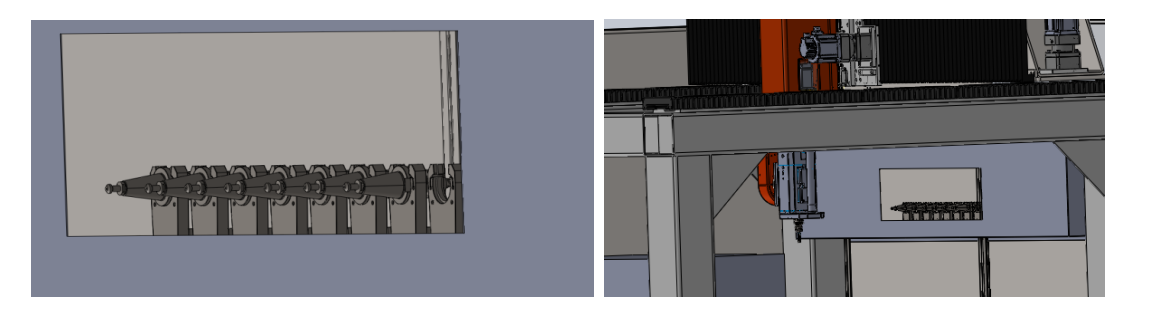

2. 신속한 공구 교체를 위한 자동 공구 교환(ATC)

8-12 클램프 도구 매거진 포함.자동 작동 공구 교환 및 정밀 정렬을 통해 단일 고정 장치 설정에서 시작부터 완료까지 공작물의 원활한 무인 가공이 보장됩니다.

3. 5축 가공의 우수성을 위한 다용도 CNC 제어 시스템

5축 CNC 가공을 위한 대만 Syntec CNC 시스템은 사용자 친화적인 인터페이스와 고급 기능으로 유명한 최첨단 제어 솔루션입니다.다축 기계와 완벽하게 통합되어 복잡한 부품 프로그래밍과 공구 경로 최적화가 가능합니다.이 시스템은 가공 정확도 향상을 위해 고속 처리, 정밀 모션 제어 및 실시간 피드백을 제공합니다.CAD/CAM 통합을 위한 강력한 소프트웨어 지원을 통해 Syntec 시스템은 5축 가공 환경에서 효율성과 생산성을 향상시켜 금형 제작부터 항공우주 부품까지 광범위한 응용 분야에 적합합니다.Mitsubishi, Siemens, Fanuc와 같은 다른 CNC 시스템도 사용할 수 있습니다.

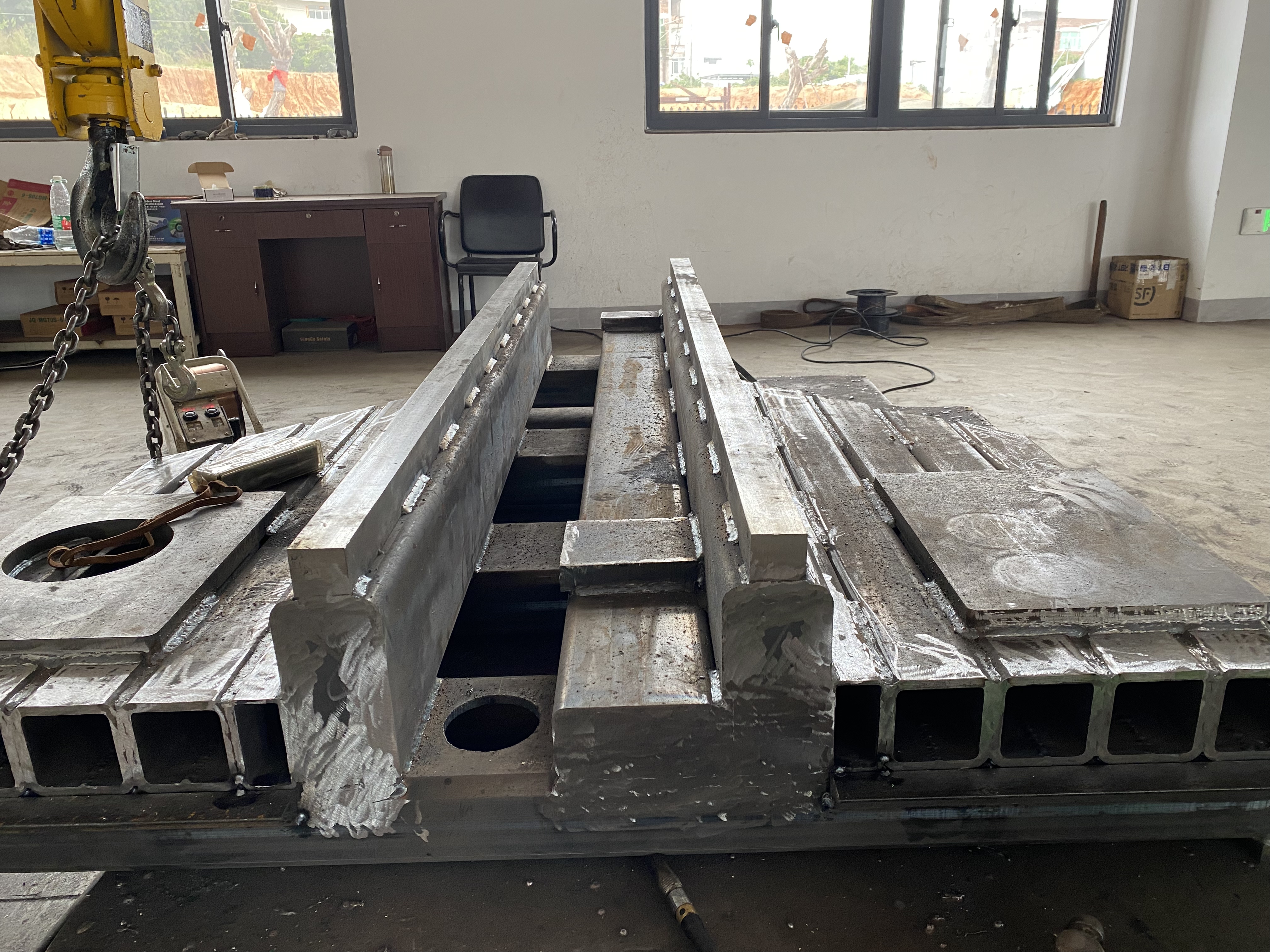

4. 비교할 수 없는 가공 안정성을 위해 강화된 리브를 갖춘 견고한 용접 강철 베드

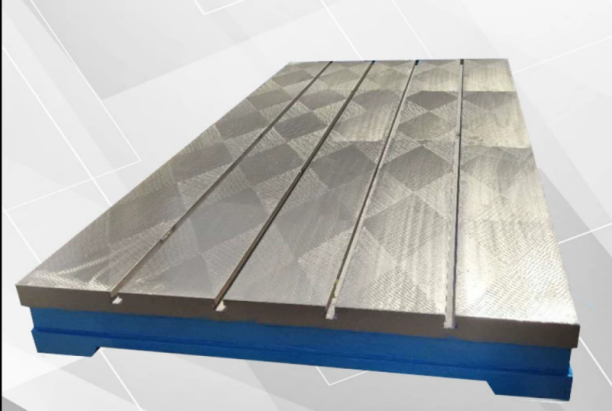

용접된 스틸 베드를 채택하여 베드가 견고하고 핵심 부품에 리브드 플레이트를 추가하였습니다.그리고 주철 T-슬롯 작업 표면은 강성과 안정성이 좋습니다.

5. 물 순환 작업 테이블은 알루미늄 몰드의 플러시 가능한 가공을 충족시킵니다.

6. 변속기 부품

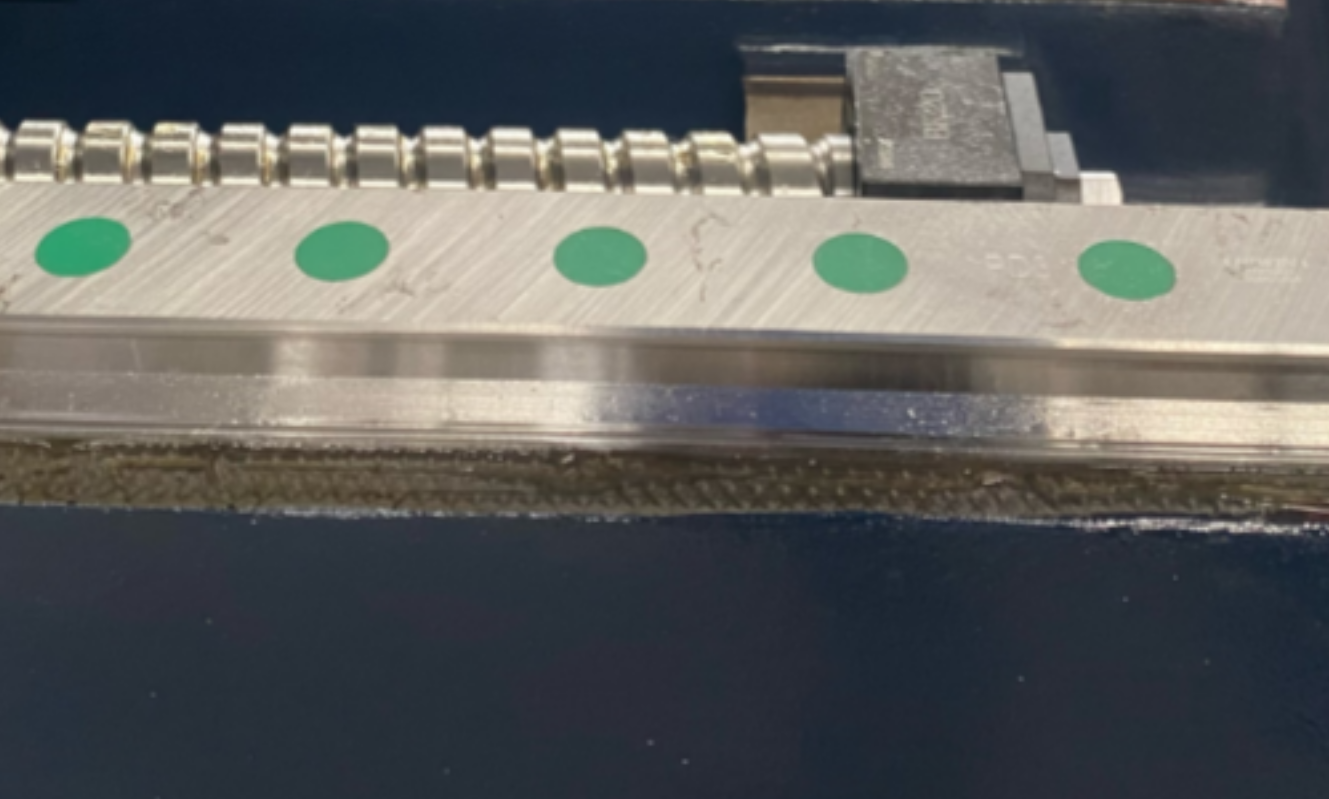

X / Y / Z는 대만 HIWIN 롤러 선형 가이드, 복렬 및 6열 슬라이더를 채택하고 베어링 용량이 크며 중절삭에 적합합니다.

X /Y / Z는 작은 백래시, 높은 정밀도 및 안정적인 작동을 갖춘 대만 TBI 정밀 연삭 랙 및 피니언을 채택합니다.

X / Y 축은 일본 Shimpo 감속기를 채택합니다.

C/B 축은 일본 스미토모 정밀 중공 감속기를 채택합니다.

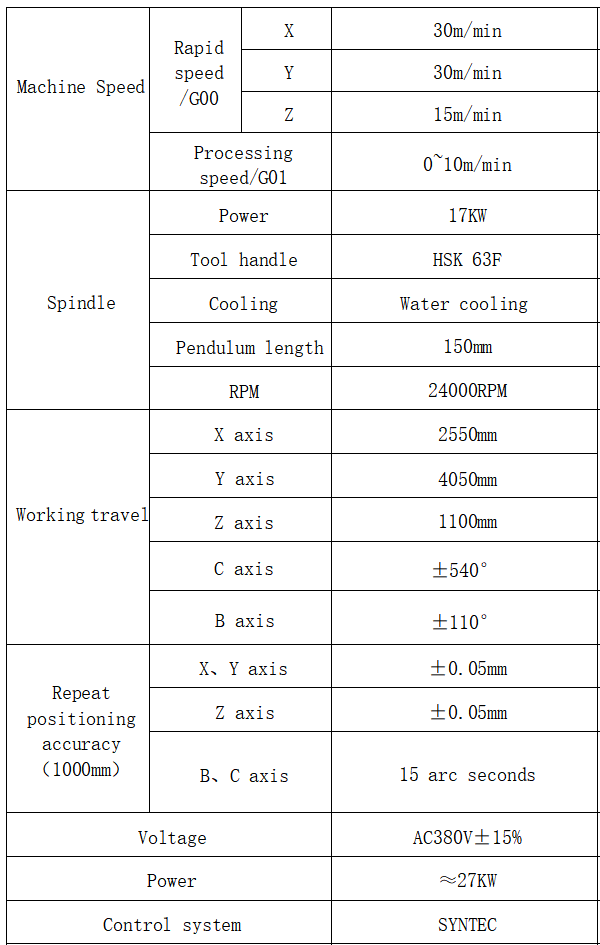

기술적인 매개변수

5축 CNC 머시닝센터 적용

CNC Mills는 스티로폼, 목재, 수지, 석고, 알루미늄 등과 같은 재료의 금형 및 패턴을 신속하게 가공하도록 제작되었습니다. 이러한 5축 CNC 머시닝 센터는 기존 금속 가공 CNC Mills보다 훨씬 빠른 속도로 작동하도록 설계되었습니다. , 재료 처리를 위한 고속 대안을 제공합니다.

CE 승인 5축 CNC 머시닝 센터
