RB-F5-1212-Z06
RBT
84659990
RB-F5-1212-Z06 기계 소개
적용 가능한 재료 5축 CNC 기계:
복합 재료: 탄소 섬유(PCM/RTM/SMC/LFT 등), 유리 섬유, 탄소/탄소, 벌집 모양 및 기타 제품;
플라스틱 재료: ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG, 아크릴 등;
고밀도 스펀지, 스티로폼폼, 목재, 대용목재, 석재, 석고 등
이 기계는 주로 자동차 내부 및 외부 장식 탄소 섬유/유리 섬유 및 기타 복합 재료를 절단하는 데 사용됩니다.
CNC에는 먼지 제거 시스템이 함께 제공되어 관련 산업 보건 요구 사항을 충족하고 환경 보호 요구 사항을 충족하며 직업병을 방지하기 위해 실내 공기 청정도를 줄입니다.
기존 부품의 크기와 일일 생산 능력에 따라 CNC 이동 범위와 CNC 개수를 설계합니다.
RB-F5-1212-Z06 매개변수
기계 이름 | 완전 밀폐형 5축 고급 고정 빔 갠트리 머시닝 센터 | 기계 브랜드 | 통화 연결음 |
| 기계 모델 | RB-F5-1212-Z06 | 기계 전압 | 3~380v |
| X/Y/Z 축 이동 | 1200*1200*600mm | 기계 정격 출력 | 13-28.35 킬로와트 |
| C/B 축 이동 | ±540°/±120° | 기계 중량 | 3000kg |
| 스핀들 파워 | 5.5~20 킬로와트 | 기계 차원 | L2700*W2600*H2300mm |
| 제어 시스템 | 대만 신텍 | 기계 원산지 | 광동/복건 |
미니 5축 CNC 기계
| RB-F5-1212-Z06 | ||
이름 |
주목 | |
| 1 | Y축 | 축 방진 |
| 2 | 작업 테이블 | |
| 3 | X축(갠트리) | 축 방진 |
| 4 | Z축 | 축 방진 |
| 5 | C/B 축 | |
| 6 | 축 | |
| 7 | 전기 캐비닛 | |
| 8 | 이동식 컨트롤러 | |
| 9 | 외부 판금 커버 | |
| 10 | 미닫이 문 | |
| 11 | 회전식 컨트롤러 | |
| 12 | 물 냉각 | |

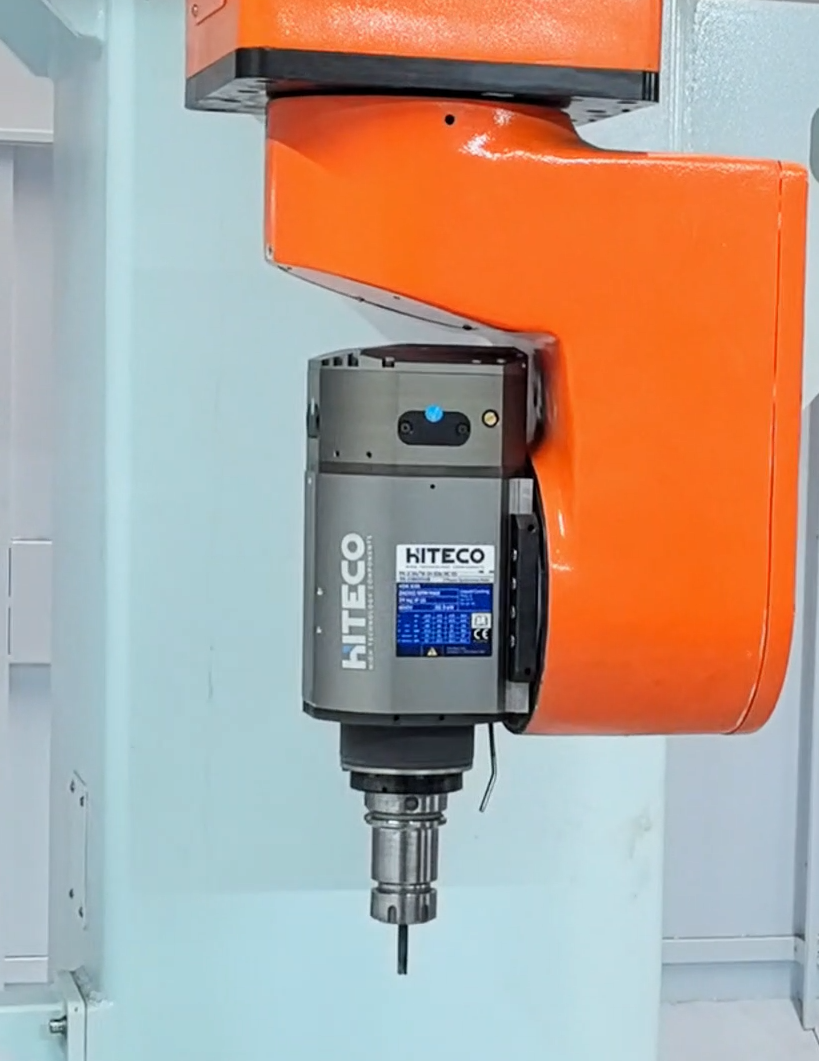

스핀들 옵션
우리는 독일, 이탈리아, 한국의 HSM, Hiteco, HSD와 같은 유명 제조업체의 고품질 스핀들 수입 옵션을 제공합니다.
제어 시스템
우리는 공작물의 전체 복잡한 표면을 하나의 공정으로 생산 및 처리할 수 있는 대만 Syntec 5축 연결 CNC 시스템을 제공합니다.
Mitsubishi, Siemens 및 Fanuc과 같은 다른 CNC 시스템도 실행 가능하므로 다양한 복합 5축 CNC 기계 모델과의 호환성이 보장됩니다.
인증
특허
팀
5축 CNC 기계를 작동하는 방법은 무엇입니까?
5축 CNC(컴퓨터 수치 제어) 기계는 부품 생산 시 높은 수준의 정밀도와 유연성을 제공하는 고급 제조 도구입니다.
1- 5축 CNC 설계 및 프로그래밍
이 프로세스는 CAD(Computer-Aided Design) 소프트웨어를 사용하여 부품을 설계하는 것으로 시작됩니다.
그런 다음 설계된 부품은 CAM(Computer-Aided Manufacturing) 소프트웨어를 사용하여 프로그래밍됩니다. 이 소프트웨어는 설계를 CNC 기계가 이해할 수 있는 기계 코드로 변환합니다.
2- 5축 CNC 기계 설정
CNC 기계는 필요한 도구, 고정 장치 및 재료로 설정됩니다.공작물은 일반적으로 클램프나 바이스를 사용하여 제자리에 고정됩니다.
3 - 공구 경로 생성 5축 CNC
CAM 소프트웨어는 절삭 공구가 공작물에서 재료를 제거하기 위해 따르는 정확한 움직임인 공구 경로를 생성합니다.
4 -5 축 CNC 도구 변경
부품의 복잡성에 따라 여러 도구가 필요할 수 있습니다.CNC 기계에는 필요할 때 공구 매거진에서 적절한 공구를 자동으로 선택하는 공구 교환 장치가 있습니다.
5- 가공 공정 5축 CNC
프로그램이 로드되면 CNC 기계가 가공 프로세스를 시작합니다.기계의 제어 시스템은 프로그램을 읽고 기계 축의 이동을 정밀하게 제어합니다.
3개의 선형 축: X, Y, Z. 공작물이나 절삭 공구를 3차원으로 이동합니다.
두 개의 회전축: 일반적으로 공작물이나 공구의 회전을 허용하는 A, B 또는 C로 복잡한 각도 및 곡선 가공이 가능합니다.
6 - 동시 5축 가공
5축 CNC 기계의 주요 특징은 동시 5축 가공이 가능하다는 점입니다.즉, 공구가 절단되는 동안 공작물이 두 축에서 회전할 수 있어 단일 설정으로 복잡한 형상을 가공할 수 있습니다.
7- 냉각수 및 윤활 5축 CNC
가공 공정 중 절삭유는 절삭 공구를 냉각하고 공작물을 윤활하는 데 자주 사용됩니다. 이는 공구 수명을 연장하고 부품의 표면 조도를 향상시키는 데 도움이 됩니다.
8- 실시간 모니터링 및 조정
CNC 기계의 제어 시스템은 가공 공정을 지속적으로 모니터링하고 실시간 조정을 통해 정밀도와 품질을 보장할 수 있습니다.
9- 부품 제거 및 검사
가공이 완료되면 부품을 기계에서 꺼내 정확성과 품질을 검사합니다.디버링이나 열처리 등 필요한 후처리를 수행할 수 있습니다.
10-반복성과 자동화
CNC 기계의 장점 중 하나는 반복성입니다.한번 개발된 프로그램은 동일한 부품을 고정밀도로 반복해서 생산하는 데 사용될 수 있습니다.일부 기계는 자동화가 가능하여 무인 작업이 가능합니다.
5축 CNC 기계는 매우 다재다능하며 고정밀 요구 사항이 있는 복잡한 부품 생산을 위해 광범위한 산업 분야에서 사용됩니다.
우리 기계에 대해 더 알고 싶으시면 저에게 연락을 환영합니다.
