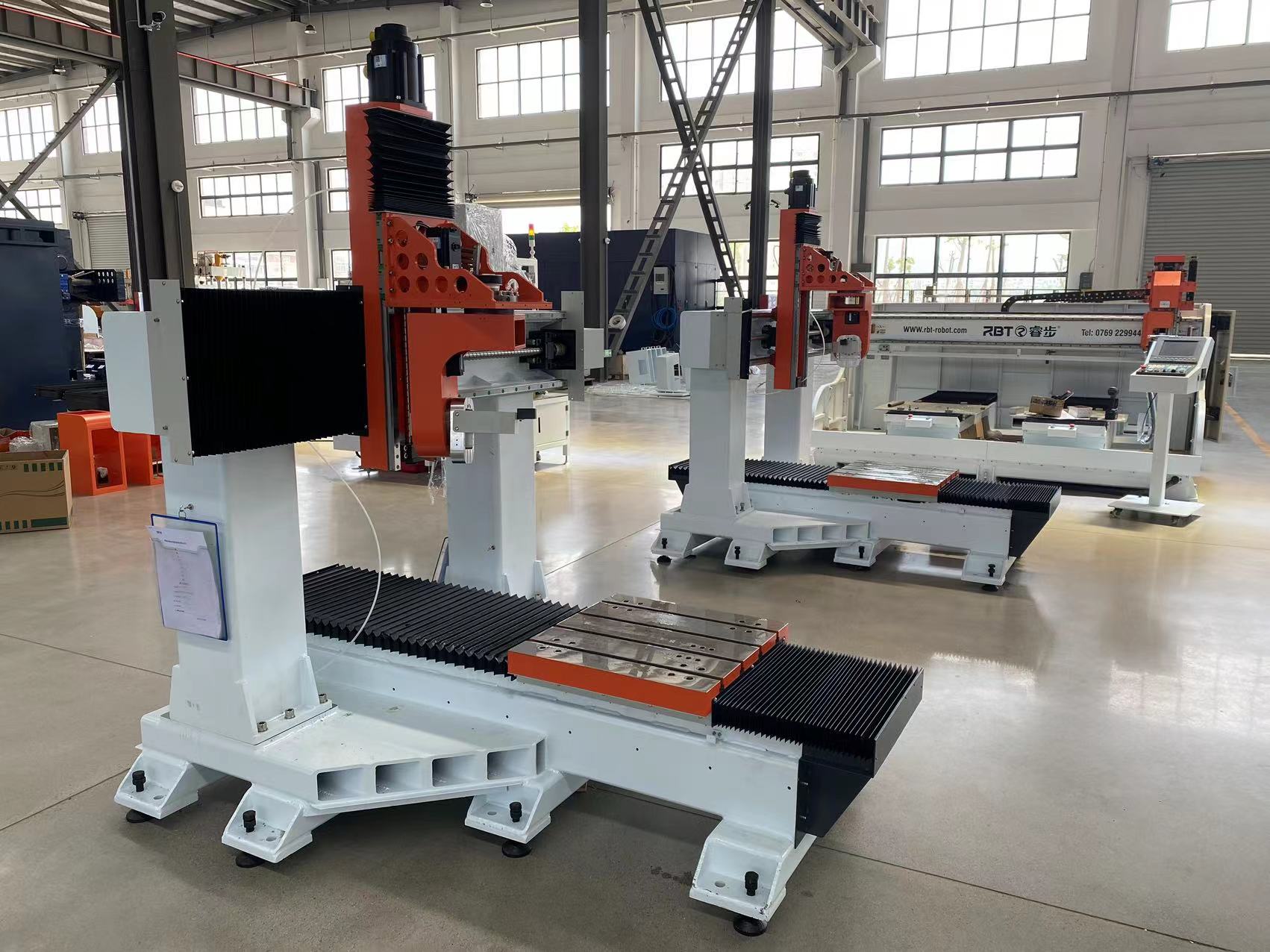

작은 부품 용 미니 5 축 CNC 밀링 머신

Mini 5 Axis CNC 밀링 머신은 플라스틱, CFRP 및 GFRP 복합재 및 알루미늄의 작은 부분을 가공하도록 설계되었습니다. 일반적인 응용 프로그램에는 기계 공학, 자동차 및 항공 우주 산업, 모델 제작, 레저 산업 및 위생 부문이 포함됩니다.

• 고급 5 축 제어 :이 기계에는 복잡한 3 차원 운동과 복잡한 모양 및 곡선 표면의 처리를 허용하는 구문 5 축 링키지 CNC 시스템이 장착되어 있습니다. Simens 또는 Fanuc도 고객 요구에 따라 사용 가능합니다.

• 로터리 축을 갖춘 밀링 헤드 : 두 개의 연속 CNC 로터리 좌표 (4 번째 및 5 번째 축)가있는 밀링 헤드를 특징으로하여 밀링 및 홀 롤링과 같은 작업을 수행 할 수 있습니다.
  스핀들 : 옵션을 위해 5.5kW-42kW의 Hiteco / HSD / 기타 스핀들 브랜드가 장착 될 수 있습니다.
  자동 도구 체인저 :이 기계에는 자동 및 빠른 도구 변경을위한 8 스테이션 도구 잡지가있어 생산 효율성을 높입니다.

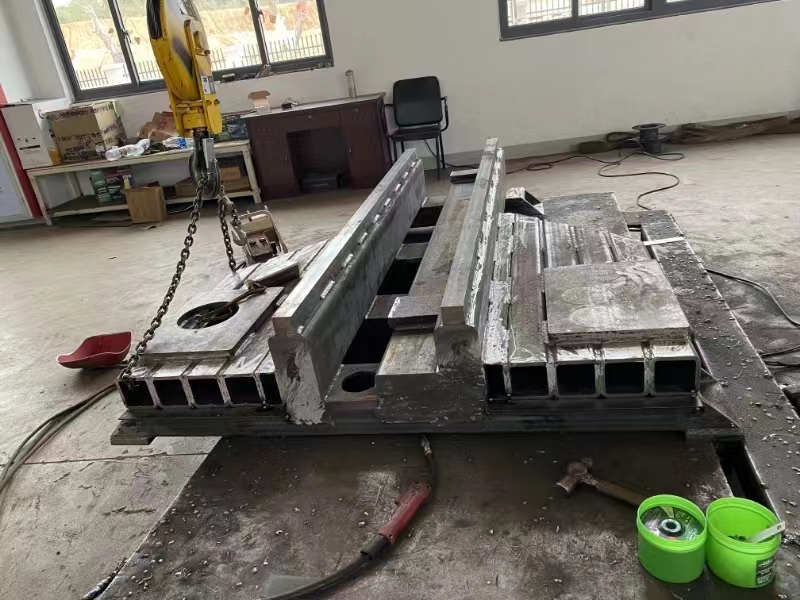

• 강력한 구조 : 리브 플레이트가있는 용접 강철 침대는 견고한 기초를 제공합니다. 베드 재료는 10mm 벽 두께를 가진 Q235 직사각형 튜브이며, 연결판의 두께는 20mm 이상입니다.

• 고품질 구성 요소 : 대만 CSK 및 Hiwin 선형 가이드, TBI 정밀 나사로드 및 C/B 축을위한 일본의 Sumitomo 하이 토크 제로 바시 중공 감속기를 사용합니다. Renishaw 도구 길이 및 파손 감지 시스템을 옵션에 사용할 수 있습니다.

• 중앙 오일 공급 시스템 :이 기계에는 모든 기계식 이동 부품에 대한 자동 오일 주입 및 윤활 시스템이있어 서비스 수명이 향상됩니다.
  모듈 식 시스템에서 총 350 개 이상.

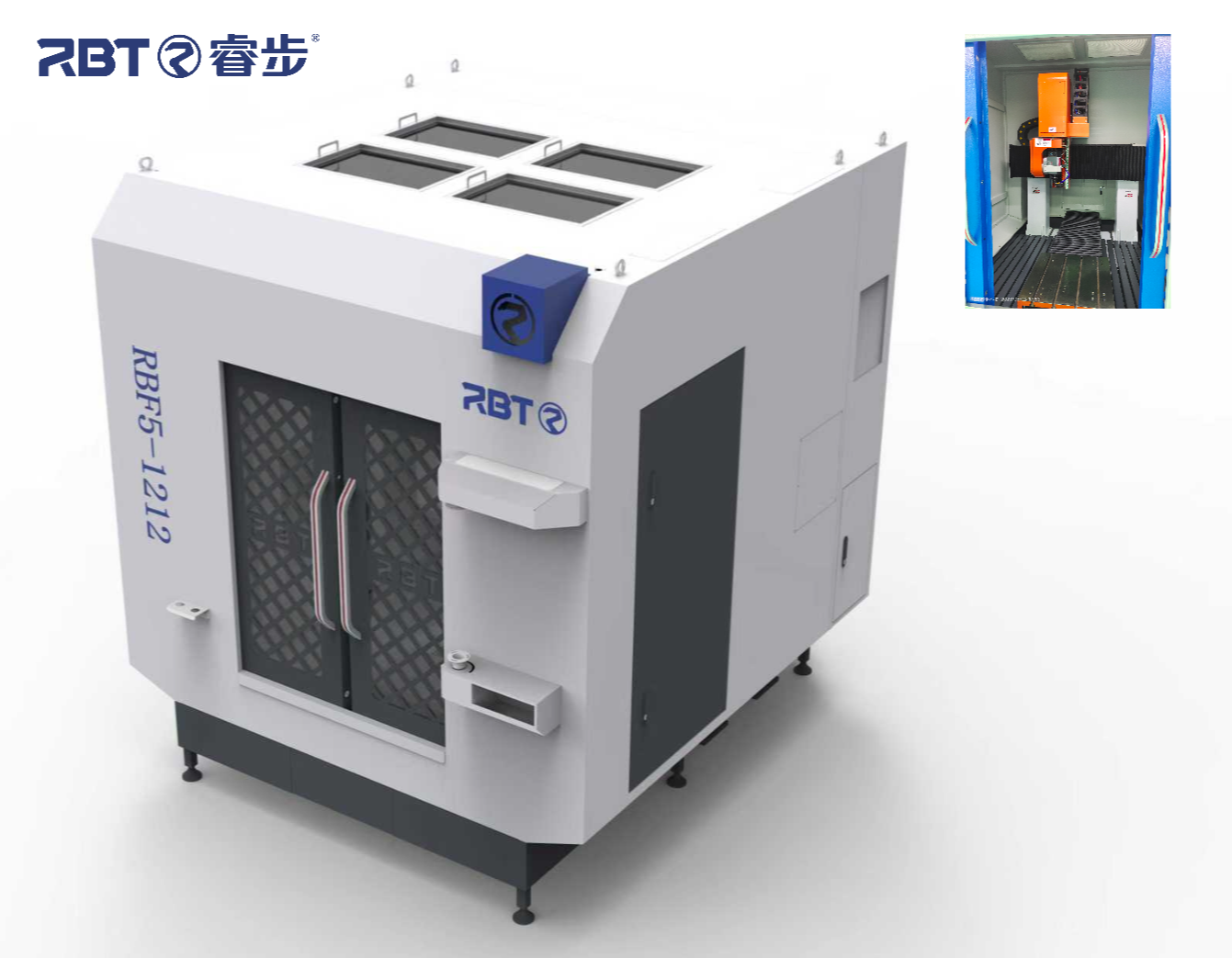

• 먼지 수집 시스템 : 단일 작업 테이블 및 보호실 구조는 생산 중 안전 보호 및 잔해 방지를 충족합니다. Floor Drain Dust Collection Device는 고성능 먼지 수집기와 협력하여 외부 처리 잔해물을 수집합니다.

기술 매개 변수

애플리케이션

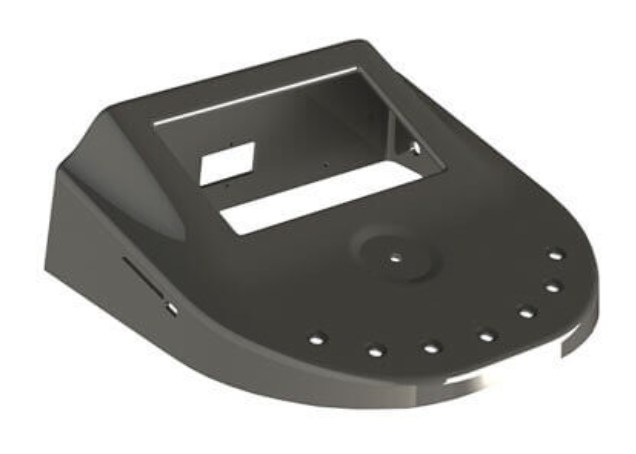

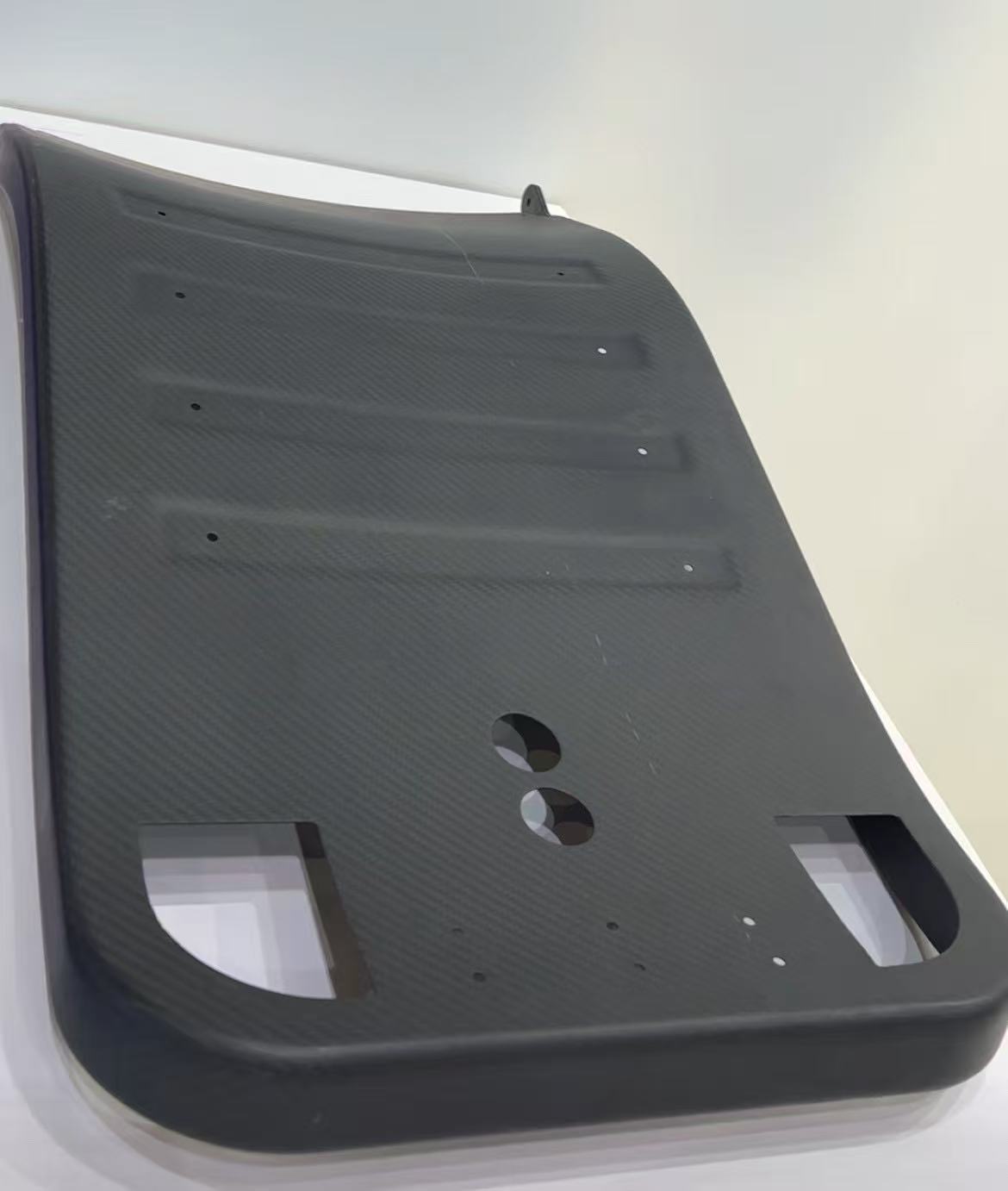

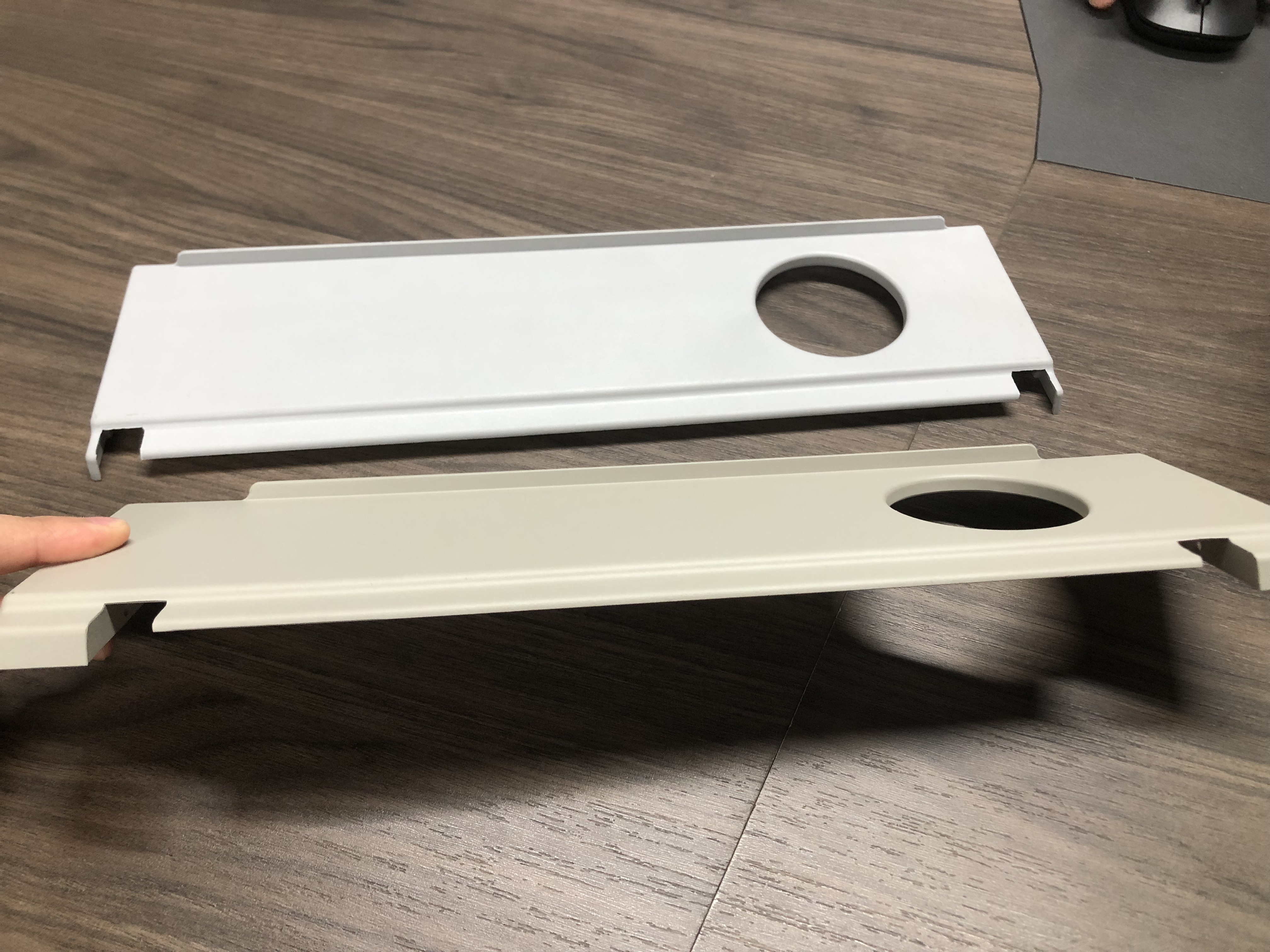

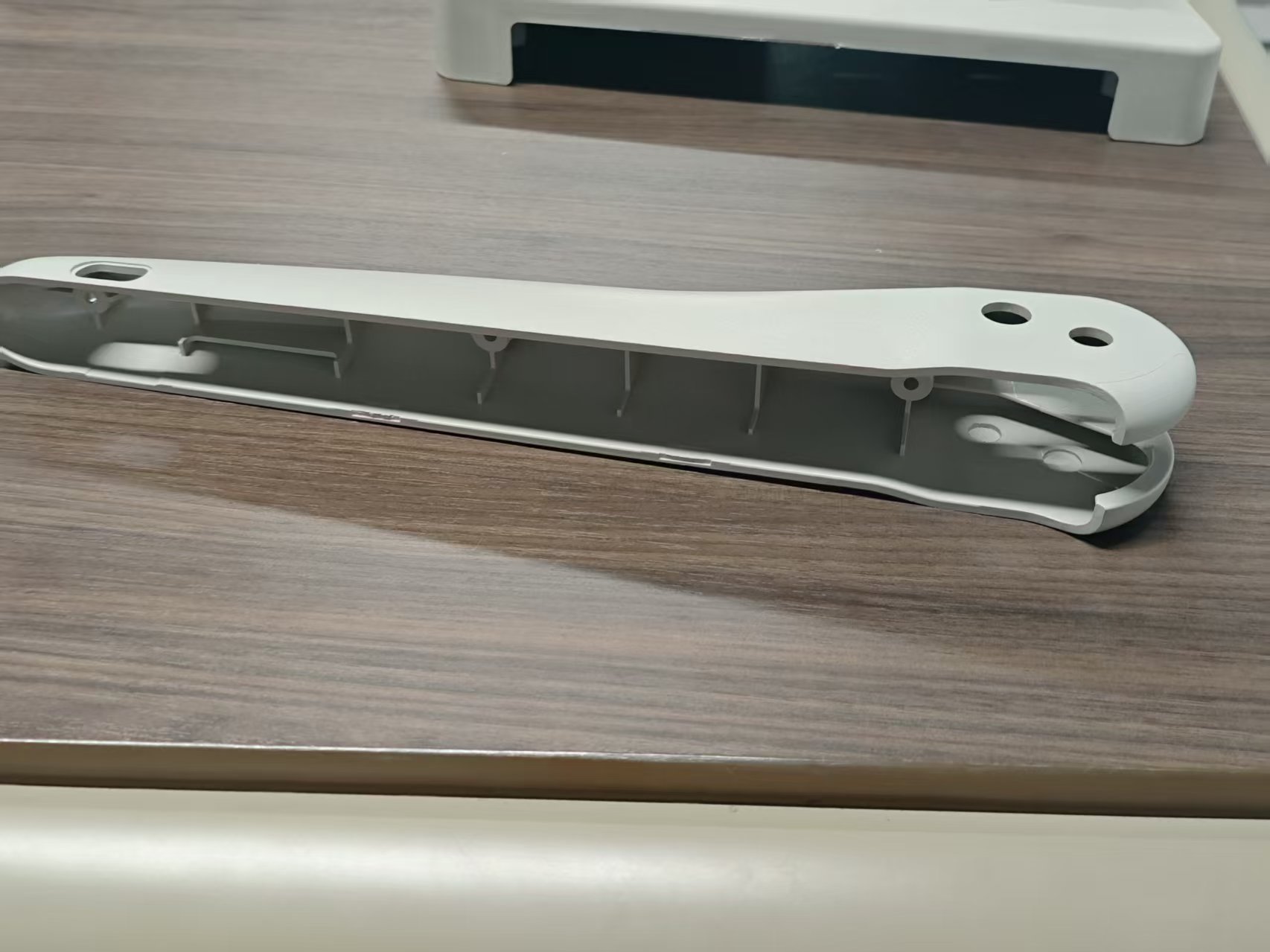

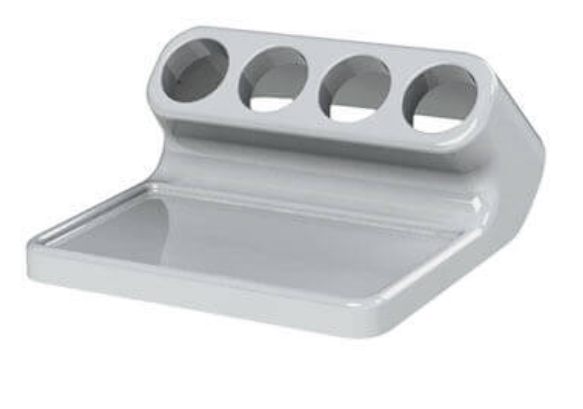

플라스틱, 탄소 섬유, 유리 섬유 등의 작은 부분을위한 소형 5 축 CNC 가공 센터. 항공 우주, 자동차, 의료 및 곰팡이 제조에 널리 사용됩니다.
