RB-F6-2520-Z08
RBT
|
설명
그것은 생산성을 향상시키기 위해 두 개의 별도의 작업 테이블을 자랑하며, 다른 하나는 운영 중에도 적재되거나 언로드 될 수 있습니다. 빠른 재료 제거를위한 신속한 스핀들과 정확한 정확성을위한 튼튼한 제어 메커니즘이 적합하며, 플라스틱, 작곡가, 알루미늄, 목재, Resin 등을 포함한 상위 상위의 배열에 적합합니다. 장인 정신.
|
특징
1. 이 시스템은 Syntec 5 축 링키지 CNC 시스템을 채택하여 한 프로세스 에서 공작물의 전체 복잡한 표면 의 생산 및 처리를 완료 할 수 있습니다.
2. 작업은 클램프가 쉽고 특별한 고정물이 필요하지 않습니다.
3. C, B 축 회전 가공은 복잡한 워크 피스의 처리 된 죽은 각도를 줄일 수있다.
4. 고전 처리 정밀도, 효율적이며 정확한 위치 지정;

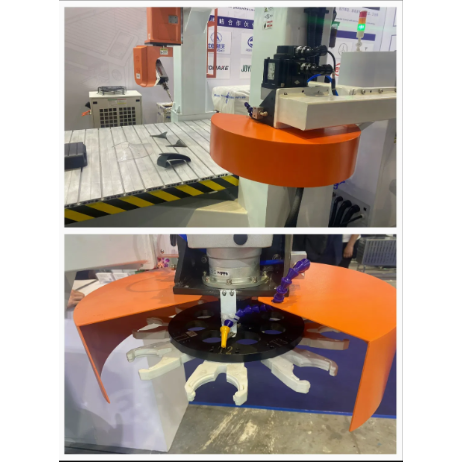

5. 장비는 전력, 속도 및 정밀도를 결합하며 먼지 수집, 자동 공구 변경 및 RTCP와 같은 여러 기능을 장착 할 수 있습니다.

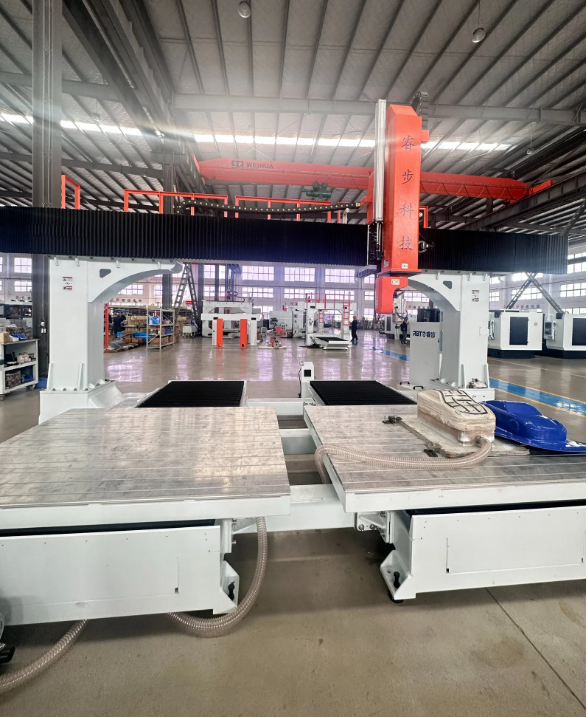

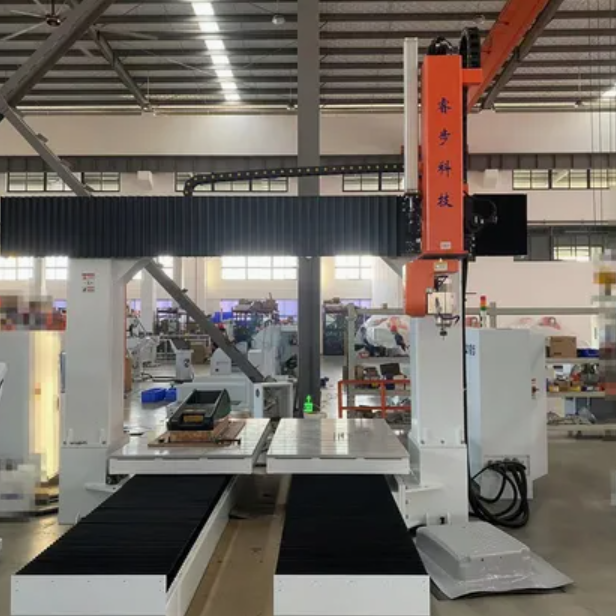

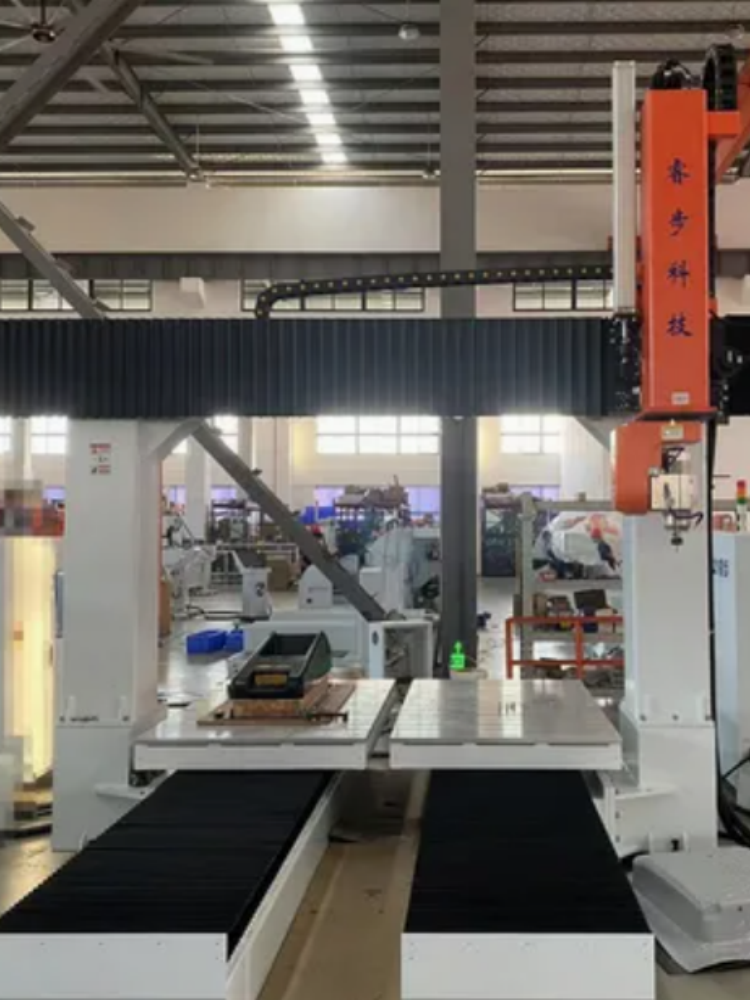

6. 왼쪽과 오른쪽에 두 개의 독립적 인 절단 플랫폼이 있습니다. 가공 된 제품을 변경할 때 한쪽은 여전히 유지할 수 있습니다. 안전을 향상시키고 노동자 의 노동 강도를 줄입니다 . 또한 큰 워크 피스를 처리 할 수 있으며 LET 및 오른쪽 스테이션은 단일 작업 테이블 로 동시에 처리 될 수 있으며 단일 제품의 처리 크기는 X 축 방향으로 두 배가됩니다.
7. 장비의 실제 구성에는 기술 데이터가 적용되며 기계 이동은 고객의 요구에 따라 사용자 정의 할 수 있습니다.
|
매개 변수
| 제품 이름 | 비 멘탈 5 축 가공 센터 |
| 나사 | 대만 TBI |
| 선형 가이드 | 대만 CSK |
| Rack | Liangchi |
| 서보 기구 | inovance |

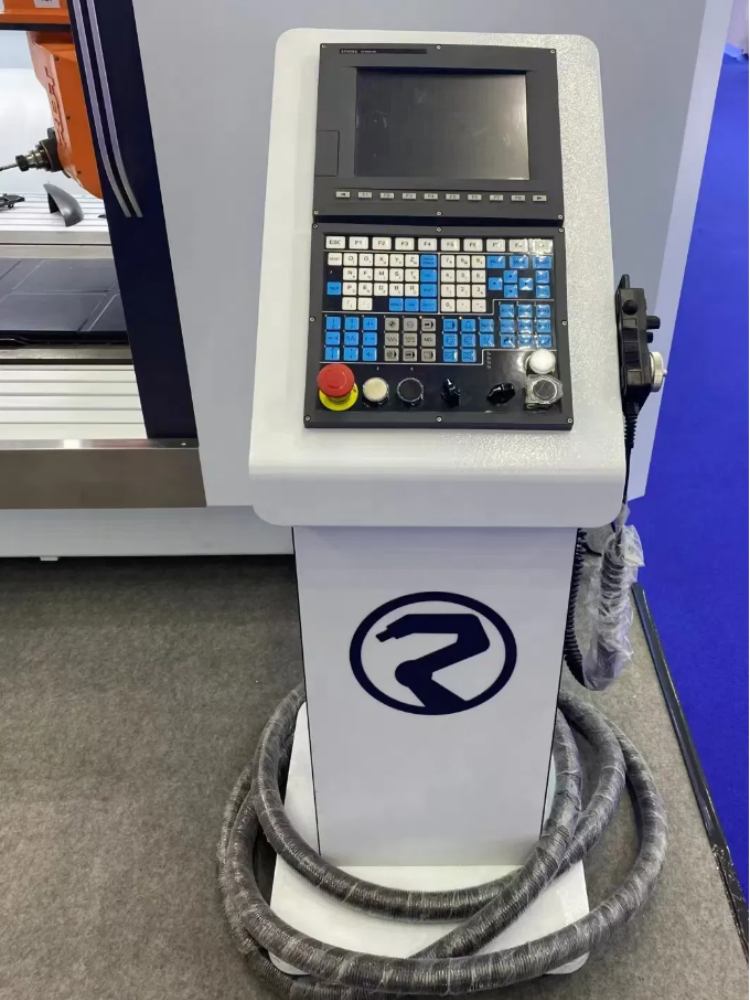

| 제어 시스템 | 대만 구문 |
| 전기 구성 요소 | 프랑스* 슈나이드 |
| 축 | RBT |

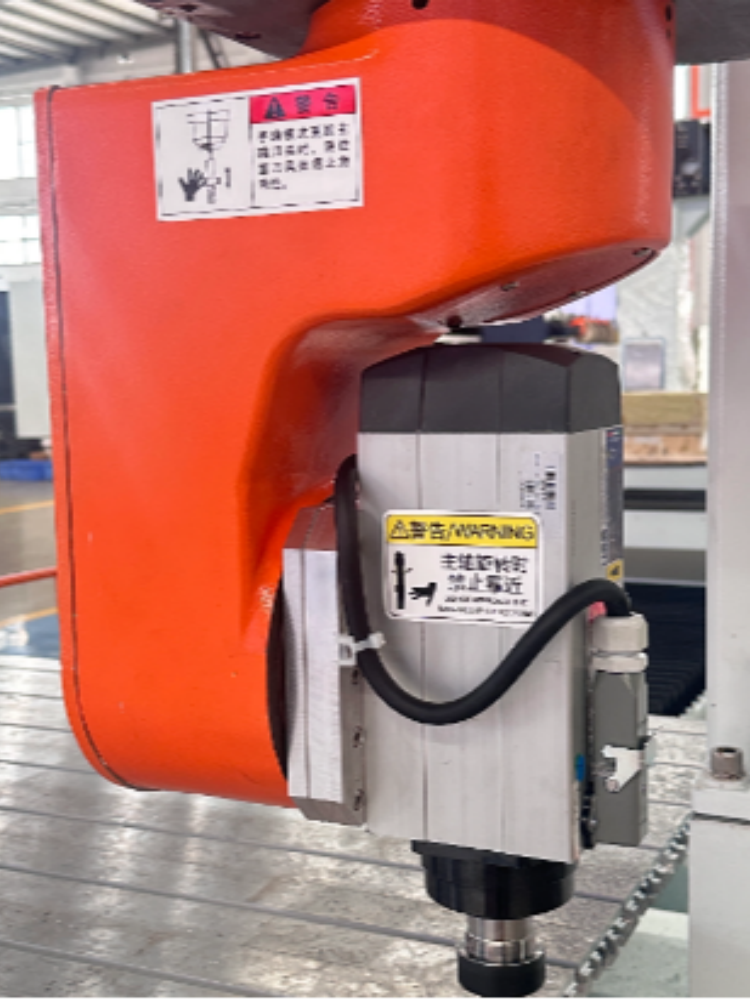

| 스핀들 파워 | 5.5kw/24000rpm/워터 냉각 |
| 주파수 변환기 | 시노보 |
| 공압 성분 | 대만 에어 타타 |
| X 축 감소기 | 일본* Shimpo |
| B 축 회전 각도 | ± 120 ° |
| C 축 회전 각도 | ± 540 ° |
| 공작 기계 공구 반복성 (300mm 이내) | ± 0.05mm |
| 총 전력 | 14.5kW (실제 장비에 따라) |
| 빈도 | L3482*W3350*H3768mm |
| 무게 | 4100GK |
기계 비디오

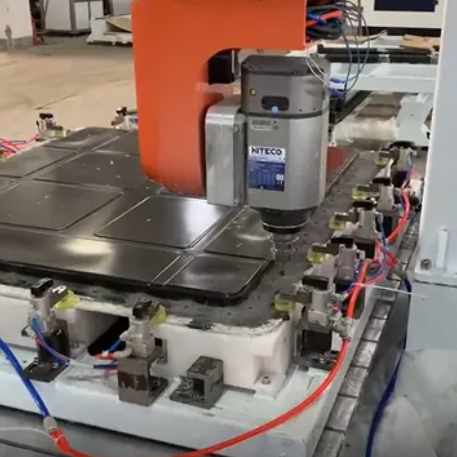

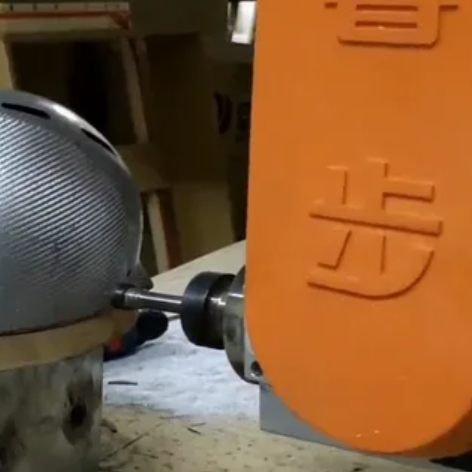

제품 세부 사항
애플리케이션
항공 우주 산업 : 복잡하고 정밀한 구성 요소의 제조
자동차 산업 : 고정식 내부/외부 부품
의료 및 미학 장치 제작 : 고정밀, 초소형 구성 요소
곰팡이 제조 : 정교한 지오메트리 목재 작업 부문을 가진 곰팡이 생성 : 세부적인 새끼 건축, MDF, Leged humber, Engineeration의 세부적인 새끼를
가진 곰팡이의 생성 : 정교한 지오메트리 목공 부문 의 제작 :
정교한 지오메트리 목재 작업 부문의 생성 비표준 구조적 요소 :
간판 및 디스플레이 : 대형 광고 보드 및 전시 구조의 정밀 절단
가공 가능한 재료

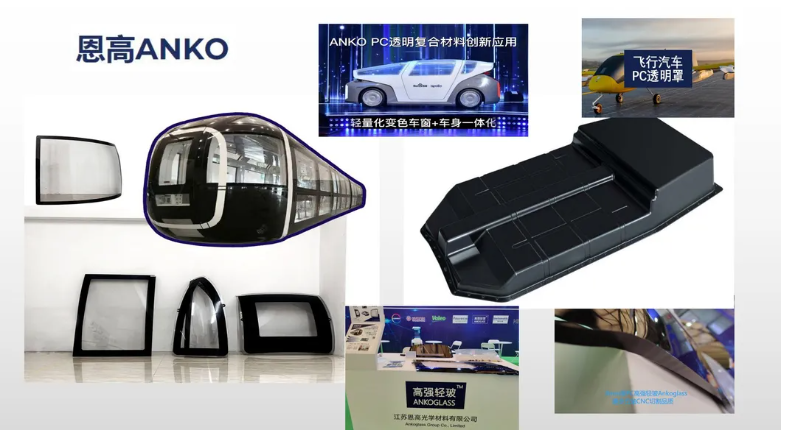

열적 성형 플라스틱/복합재 :
복합 재료 :
탄소 섬유 (PCM/RTM/SMC/LFT 공정)
유리 섬유 강화 중합체 (GFRP)
탄소 탄소 복합재
엔지니어링 플라스틱 :
ABS, PVC, 폴리 카보네이트 (PC), 폴리 프로필렌 (PP), 폴리스티렌 (PS), 폴리에틸렌 (PE), PET, HDPE, PETG, 아크릴
비금속 기판 :
고밀도 폼 / 팽창 폴리스티렌 (EPS), XPS 단열판 / 천연 나무, 목재 플라스틱 복합재 (WPC), 석재, 석고
연질 금속 및 하이브리드 구조 :
알루미늄 합금 / 구리, 아연 합금 / 알루미늄 종이 벌집 코어
