공장 기계 트러스 유형 5 축 CNC 라우터 복합 재료 부품 용 RTCP

에 공유하기:

공장 기계 트러스 유형 5 축 CNC 라우터 복합 재료 부품 용 RTCP

5 축 CNC 머신, 반 부패 방지 보호 설계, 트러스 더블 Y, Z, C, B 이중 스윙 헤드 5 축제 가공 바디로 구성된 6 개의 축, 5- 헤드 랄 및 임의의 곡선 표면 처리를 충족합니다. 처리하는 동안 작업 테이블이 움직이지 않으며 5 개의 좌표 축은 공작물 주위를 이동하도록 도구를 구동합니다. 5 축 연계 3 차원 운동을 실현할 수 있는데, 이는 펜타 레드 론과 임의의 곡선 표면의 처리를 충족시킬 수 있습니다.이 장비는 전력, 속도 및 정밀도를 결합하며 먼지 수집, 도구 잡지 및 RTCP와의 자동 도구 변경과 같은 여러 기능을 장착 할 수 있습니다.

평가 된 전력：	16.3-30.8kW
무게：	7000kg
x/y/z 축 이동：	21001500800mm
스핀들 파워：	5.5-20kW
크기：	L4380W3000H3400mm
전압：	3-380V
C/B 축 이동：	± 540 °/± 120 °
가용성 상태:

수량：



귀하의 메시지 바구니에 담기

모델：
RB-H5-2115- Z08
제품 브랜드：
RBT
제품 코드：
8465990000

제품 설명

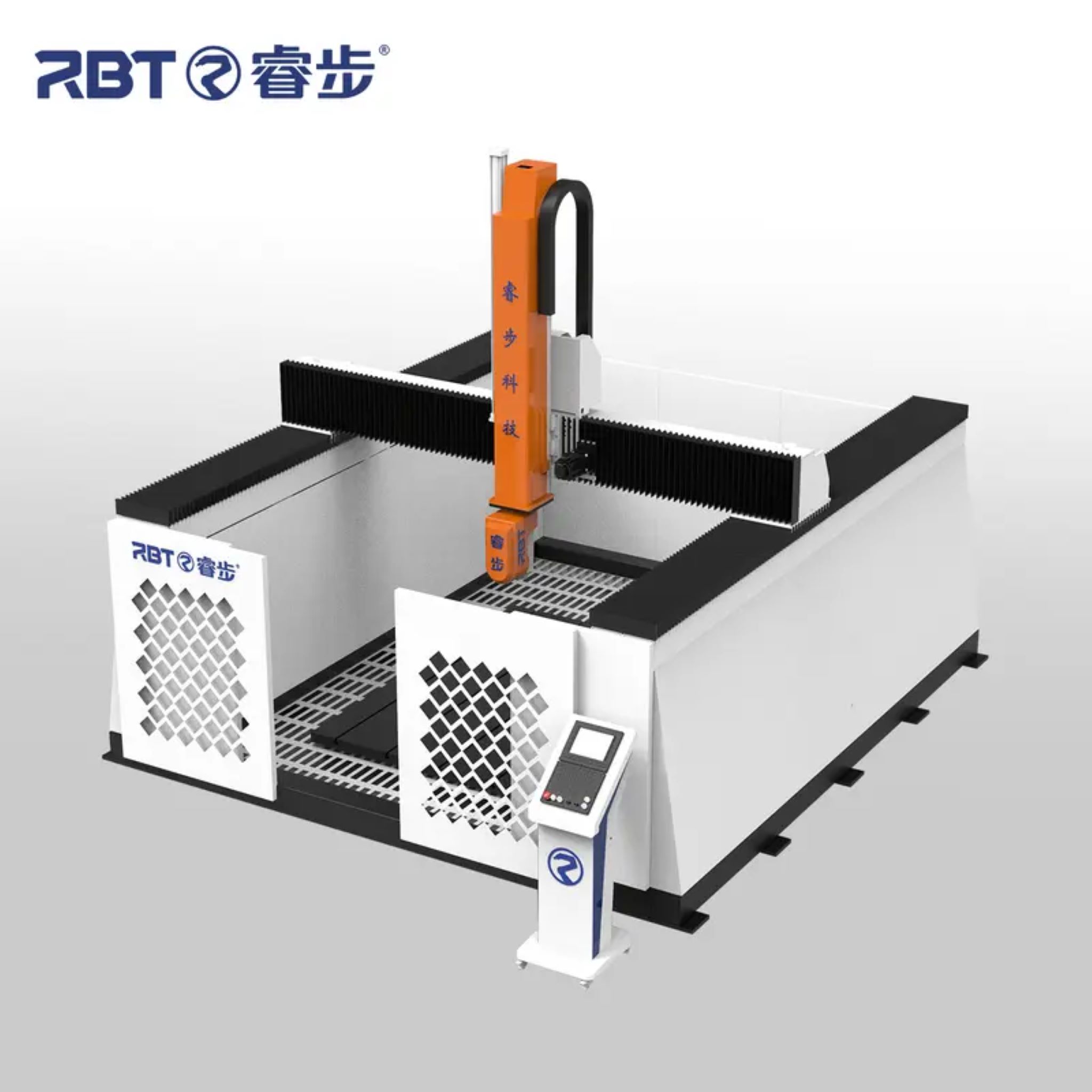

RBT 트러스 타입 5 축 CNC 머신

(RB-H5-2115-Z08)

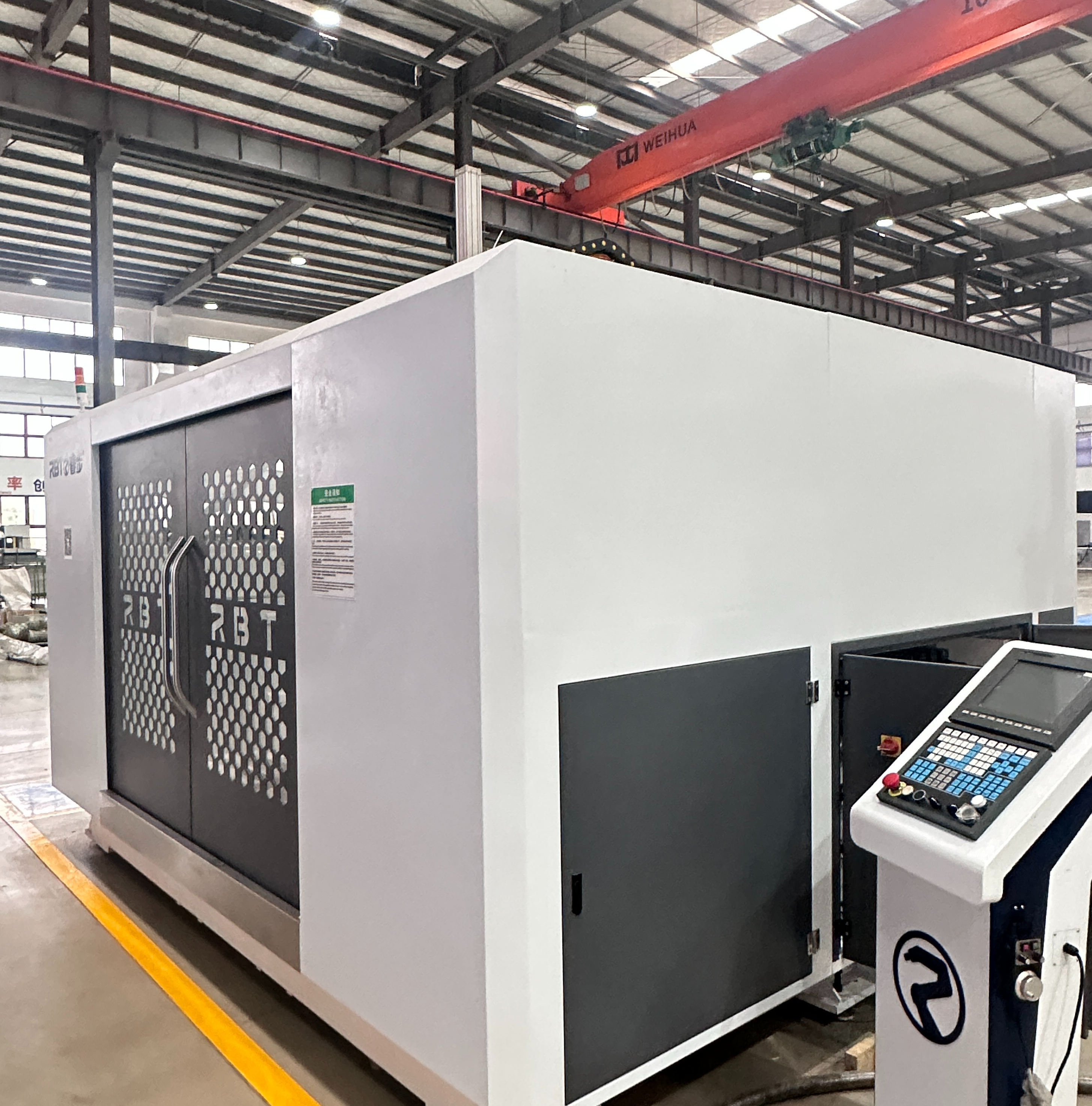

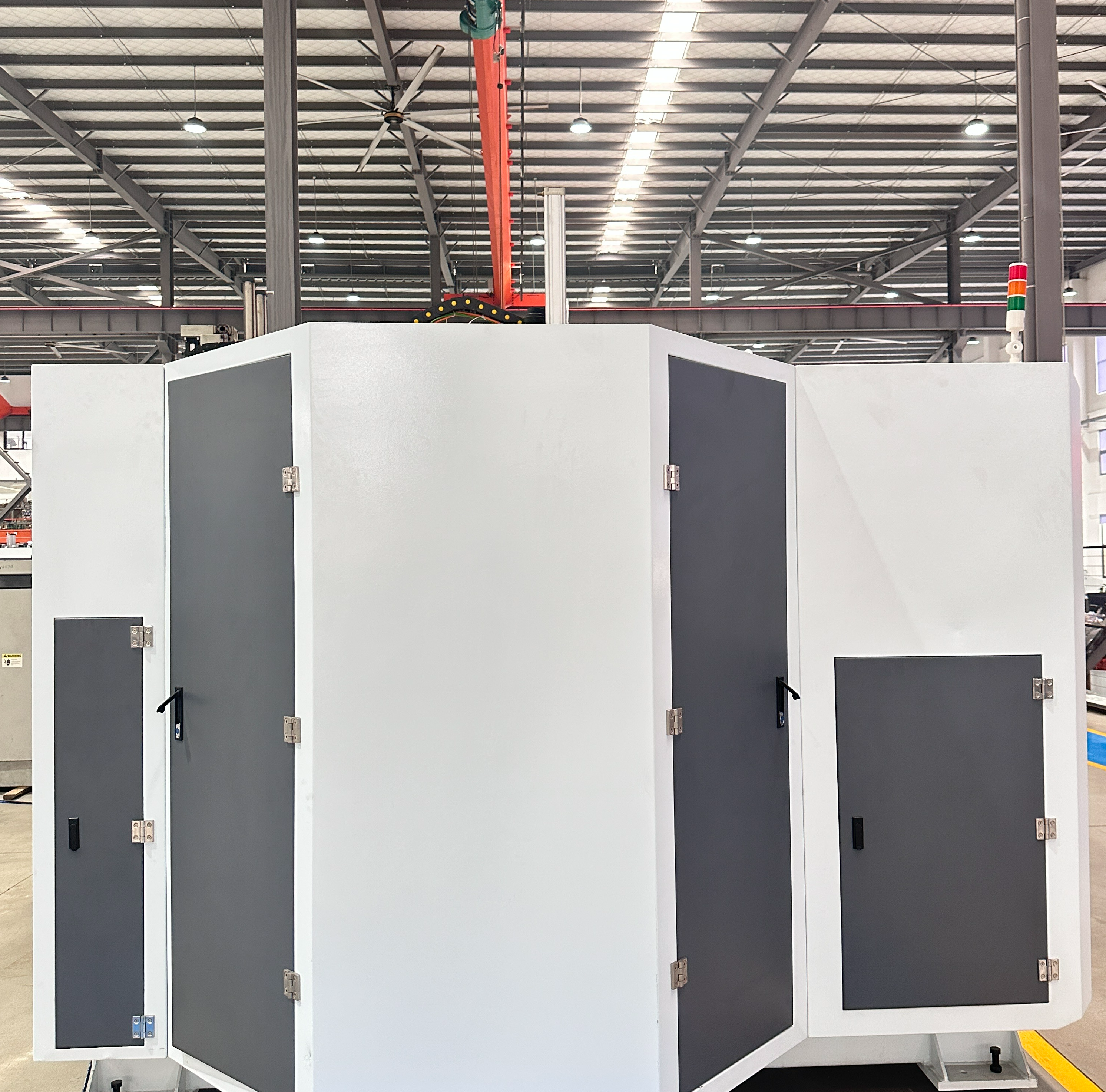

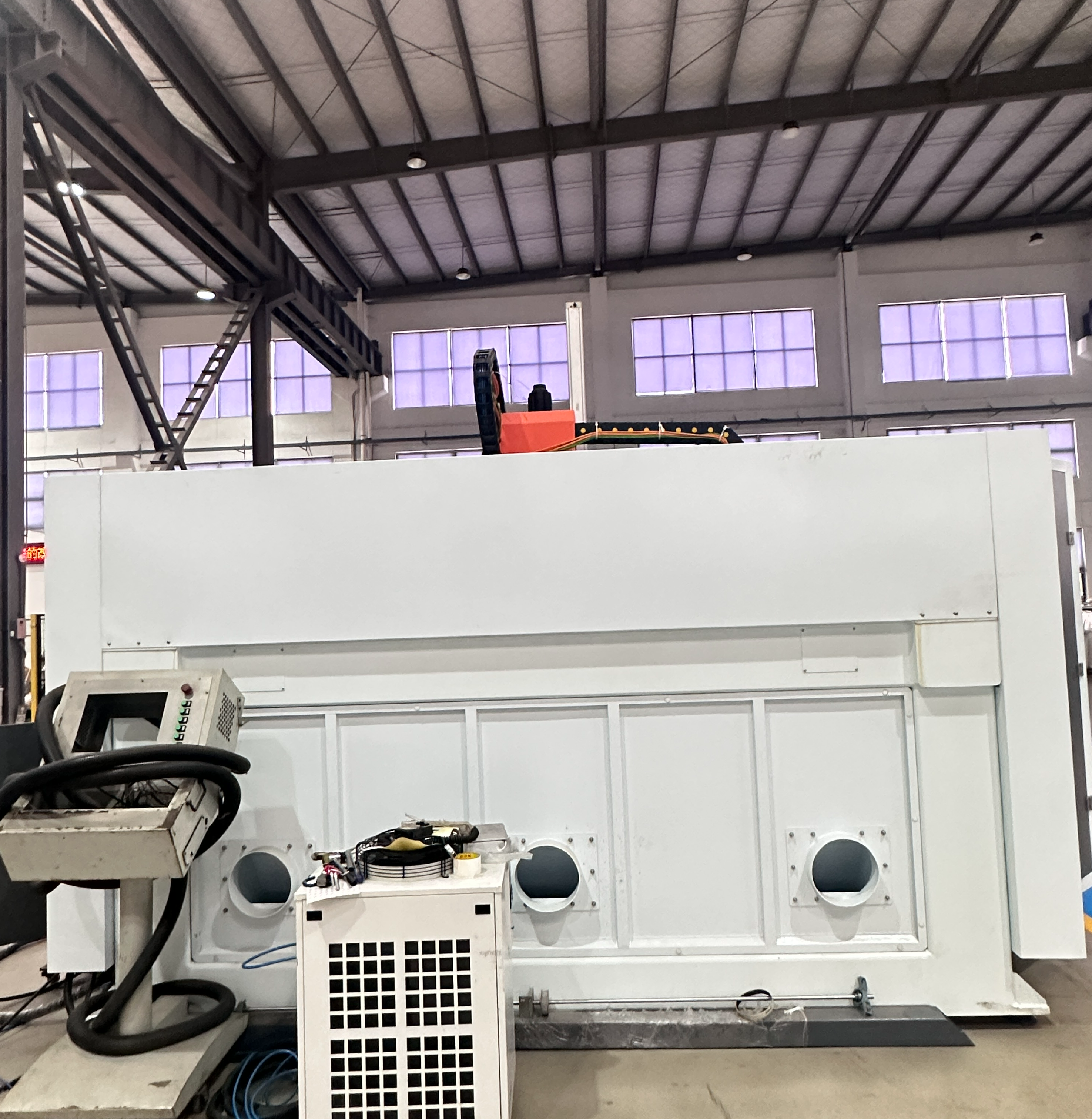

1. 보호 실, 고정 된 워크 테이블 및 반 강량 보호 설계가있는 트러스 형 구조는 생산 및 가공 중에 안전 보호 및 파편 예방을 충족합니다. 적분 바닥 배수구 먼지 수집 장치는 고성능 먼지 수집기와 협력하여 잔해 수집을 처리합니다.

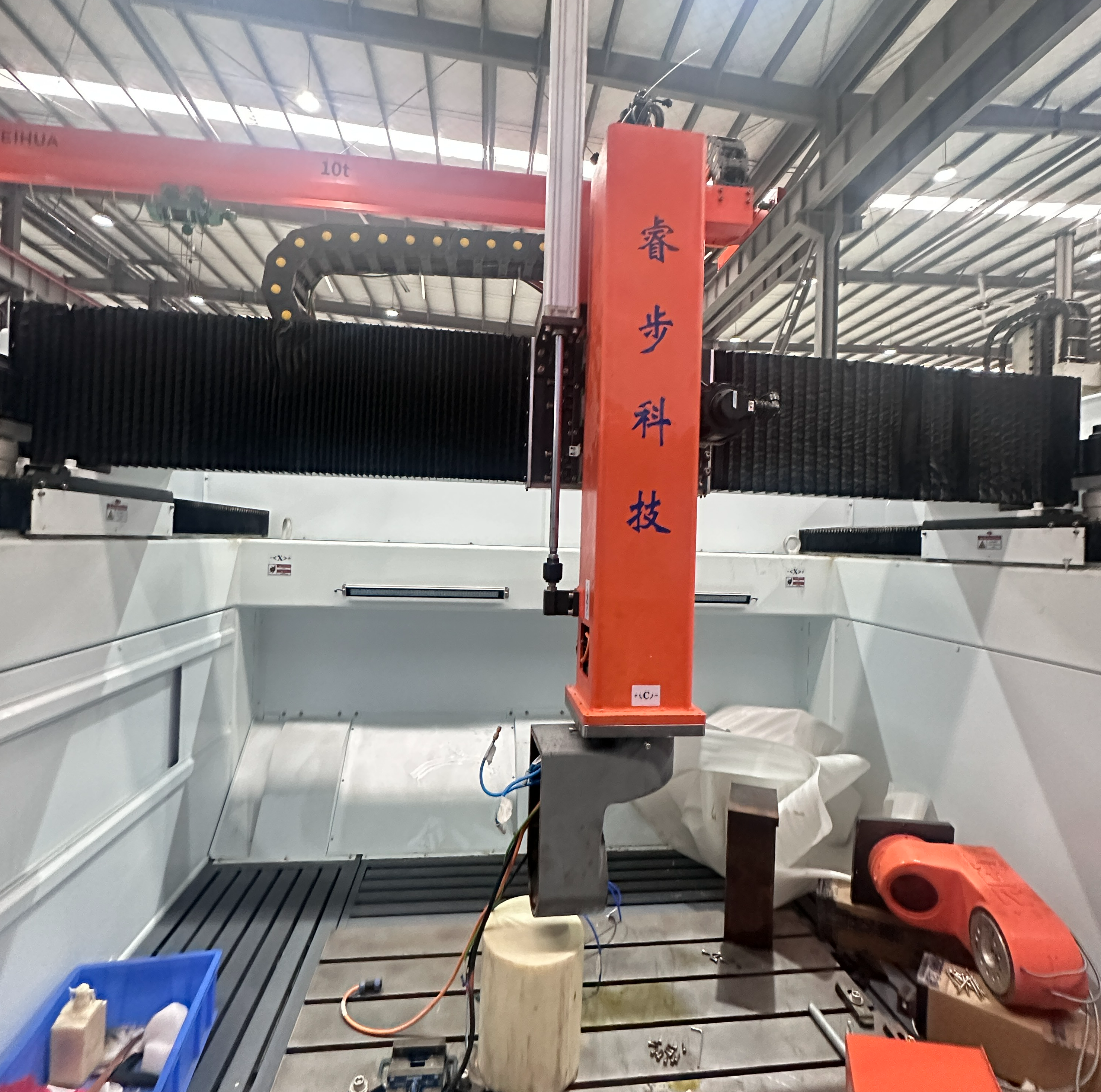

2. 트러스 더블 Y, X, Z, C, B 6 축 형성 이중 스윙 헤드 타입 5 축제 본체;

3. 가공 중에 작업 테이블이 움직이지 않으며 5 개의 좌표 축은 공작물 주위를 이동하도록 도구를 구동합니다. 그것은 5 축 연계 3 차원 운동을 실현할 수 있으며, 이는 펜타 레드론 및 임의의 곡선 표면의 처리를 충족시킬 수 있습니다.

4. 장비는 전력, 속도 및 정밀도를 결합하며 Dust Collection, Tool Magazine 및 RTCP를 통한 자동 도구 변경과 같은 여러 기능을 장착 할 수 있습니다.

5. 장비의 실제 구성에는 기술 데이터가 적용되며 기계 이동은 고객의 요구에 따라 사용자 정의 할 수 있습니다.

제품 매개 변수

제품 이름	비 멘탈 트러스 타입 5 축 CNC 기계
나사	대만 TBI
선형 가이드	대만 CSK
Rack	l Iang Chi
서보 기구	inovance
제어 시스템	대만 구문

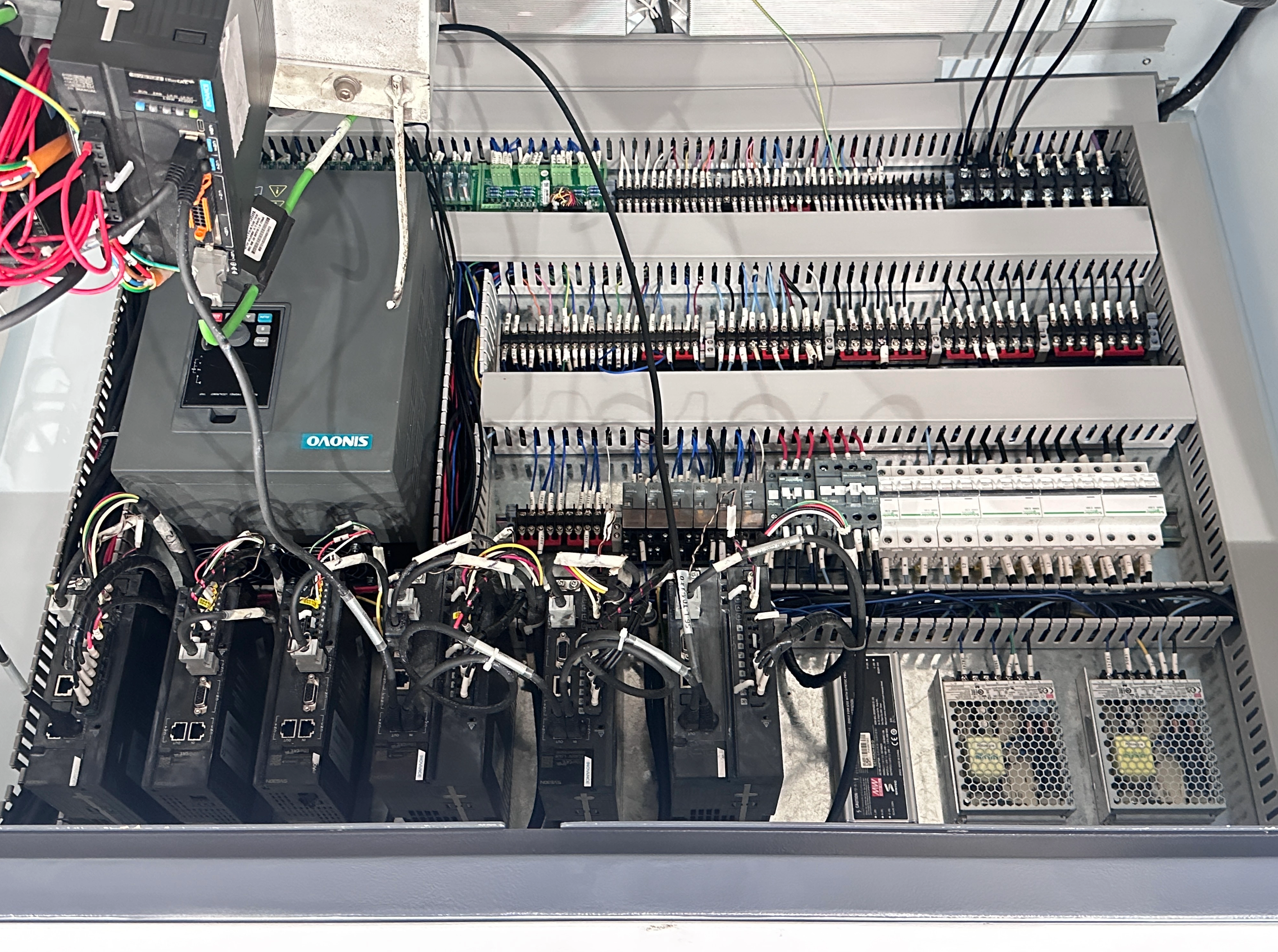

전기 구성 요소	프랑스* 슈나이더
축	RBT
스핀들 파워	5.5kw/ 24000rpm/ 수냉식
주파수 변환기	S I Novo
공압 성분	대만 에어 타타
총 전력	14.5KW (실제 장비에 따라)
빈도	L 4380* W3000 * H3400 mm
무게	7000kg
