RB-F5-1212-Z06
RBT
생산 설명
기계 비디오
생산 기능

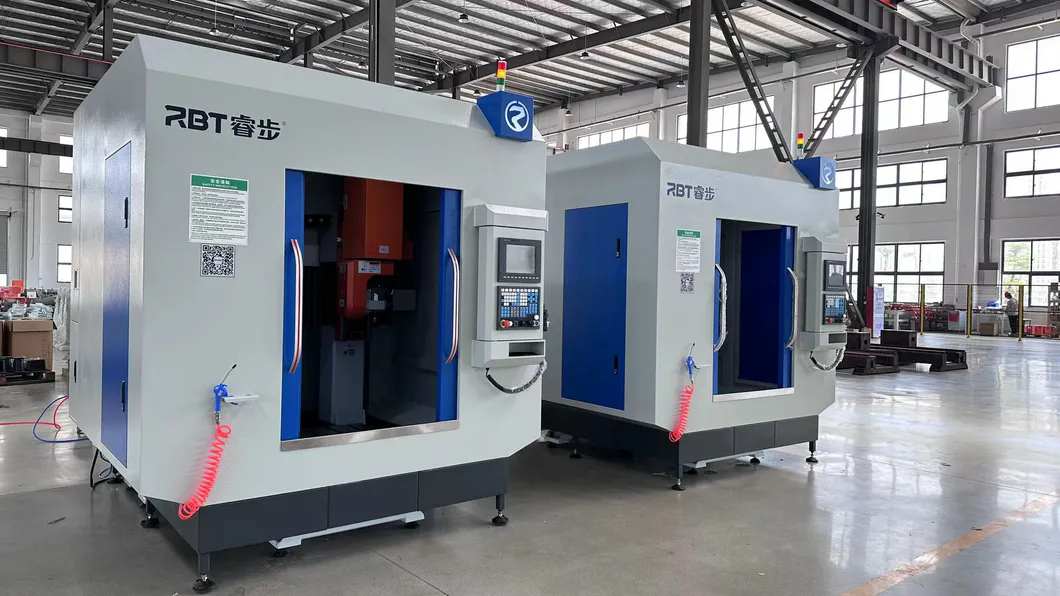

이 시스템은 Synec 5 축 잉키지 CNC 시스템을 채택하여 공작물의 전체 복잡한 표면의 생산 및 처리를 완료 할 수 있습니다. 단일 작업 테이블 및 보호실 구조는 생산 중 안전 보호 및 잔해 방지를 충족합니다. Floor Drain Dust Collection은 외부 가공 잔해를 수집하기 위해 고성능 먼지 수집기와 함께 Devicecooperates :
단일 작업 테이블 및 보호실 구조는 생산 중 안전 보호 및 잔해 방지를 충족합니다. Floor Drain Dust Collection은 외부 가공 잔해를 수집하기 위해 고성능 먼지 수집기와 함께 Devicecooperates :
작업은 클램프가 쉽고 특별한 고정물이 필요하지 않습니다.
C, B 축 회전 가공은 처리 된 공작물 처리 된 처리기를 줄일 수 있습니다.
고전 처리 정밀도, 효율적이며 정확한 위치 지정;

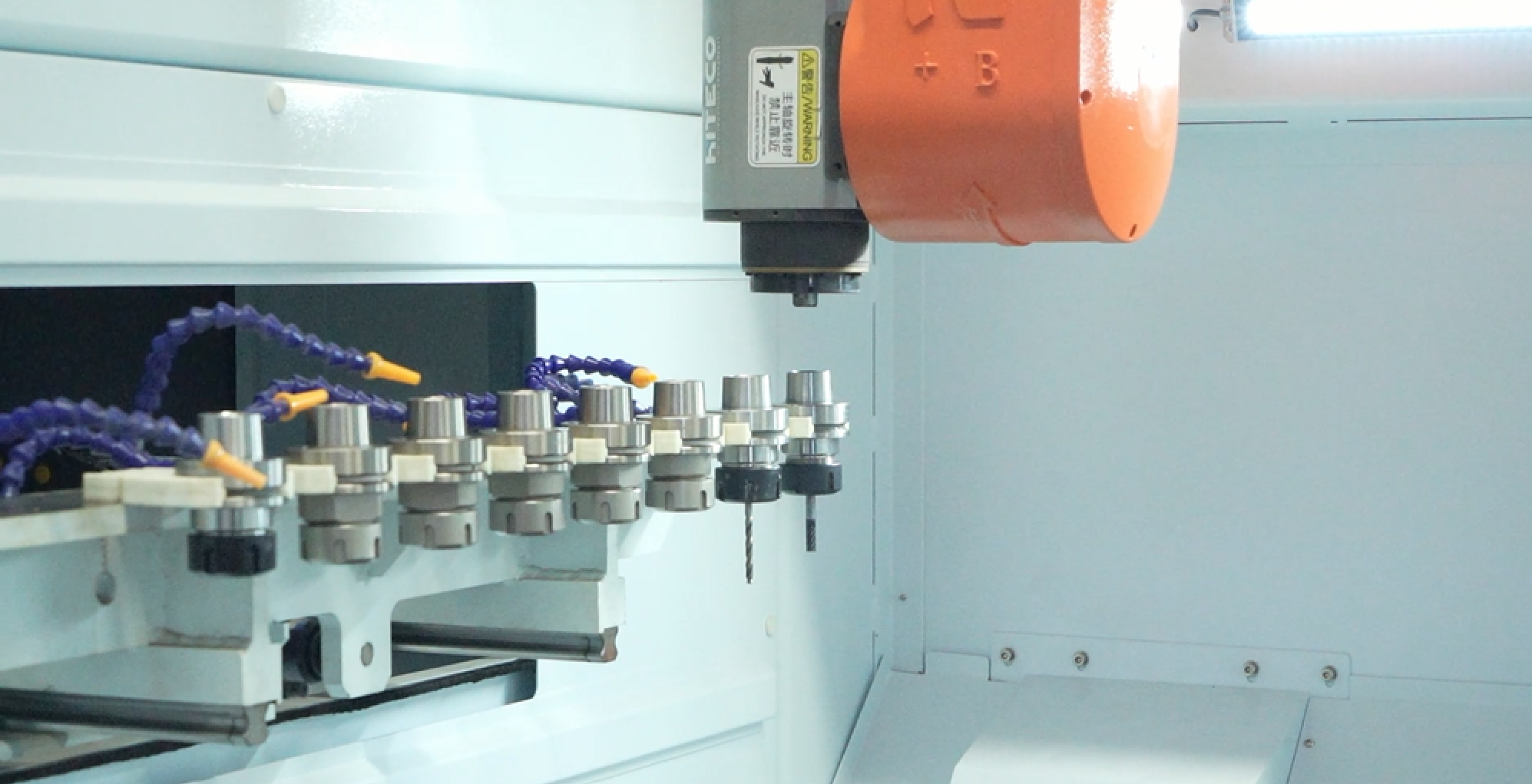

이 장비는 전력, 속도 및 정밀도를 결합하며 먼지 콜렉션, 자동 공구 변경 및 RTCP7과 같은 여러 기능이 장착 될 수 있습니다. 장비의 실제 구성에는 기술 데이터가 적용되며 기계 이동은 고객의 요구에 따라 사용자 정의 할 수 있습니다.
제품 매개 변수
콘텐츠 | 매개 변수 | 콘텐츠 | 매개 변수 |

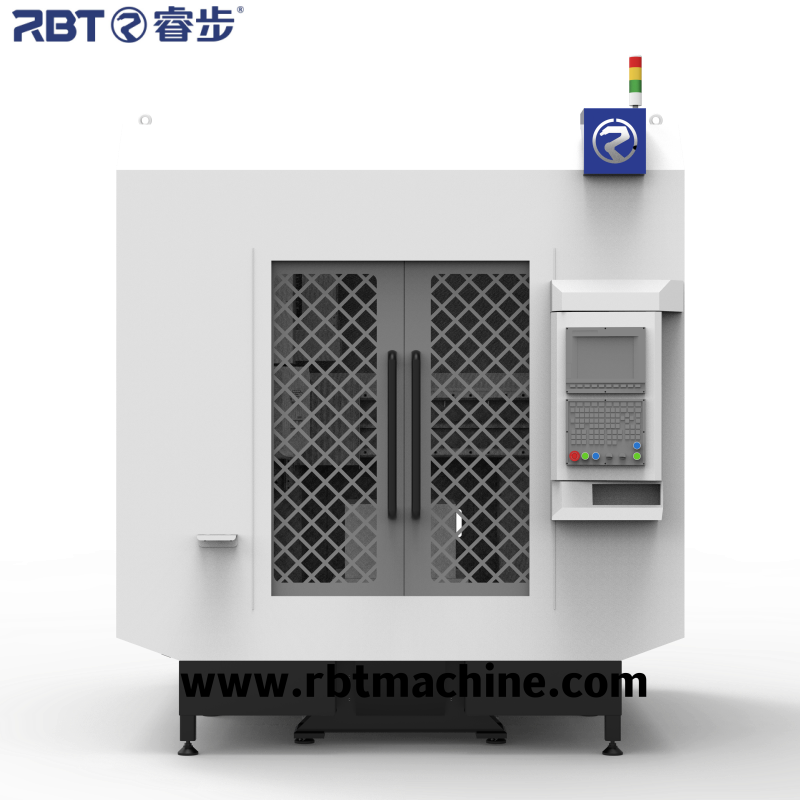

이름 | 완전히 밀폐 된 비금속 5 축 CNC 기계 | 상표 | RBT |
모델 | RB-F5-1212-Z06 | 전압 | 3-380V |
x y z 축 이동 | 1200*1200*600mm | 기계 등급의 전력 | 13kw ~ 28.35kw |
c b 축 이동 | ± 540 °/± 120 ° | 무게 | 2900kg |
스핀들 파워 | 5.5kW ~ 20kW | 차원 | L2700*W2600*H2300 |
제어 시스템 | 대만 구문 | 기계 원산지 | 광동/후지안 |
제품 장점
1. Syntec 5 축 연결 CNC 시스템이 사용됩니다. 이 기계는 전원, 속도 및 정밀도를 결합하여 고객은 Dust Collection, Automatic Tool Change 및 RTCP와 같은 다른 선택적 기능을 요청할 수 있습니다.

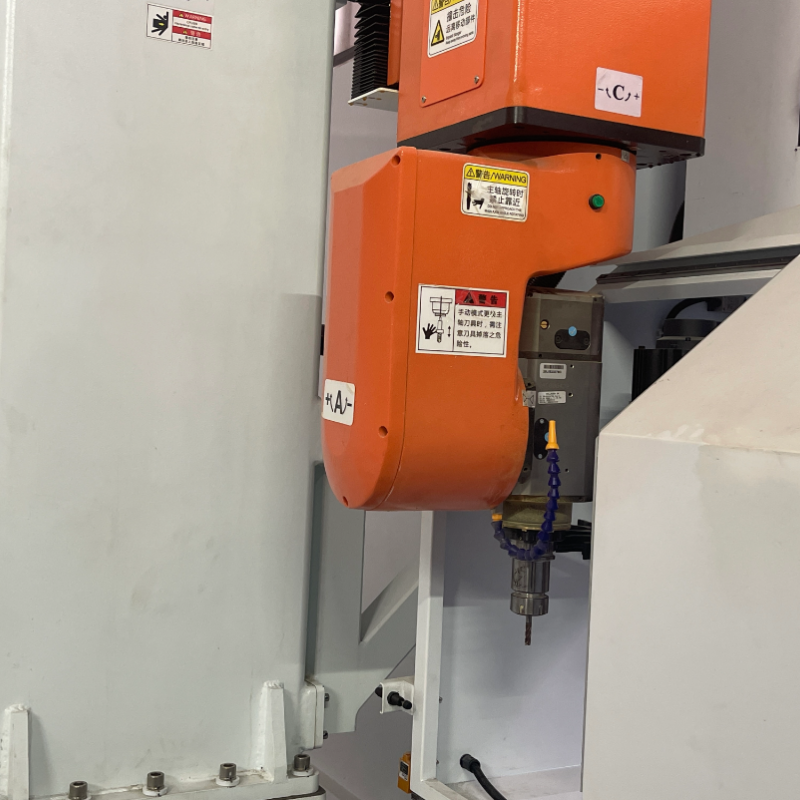

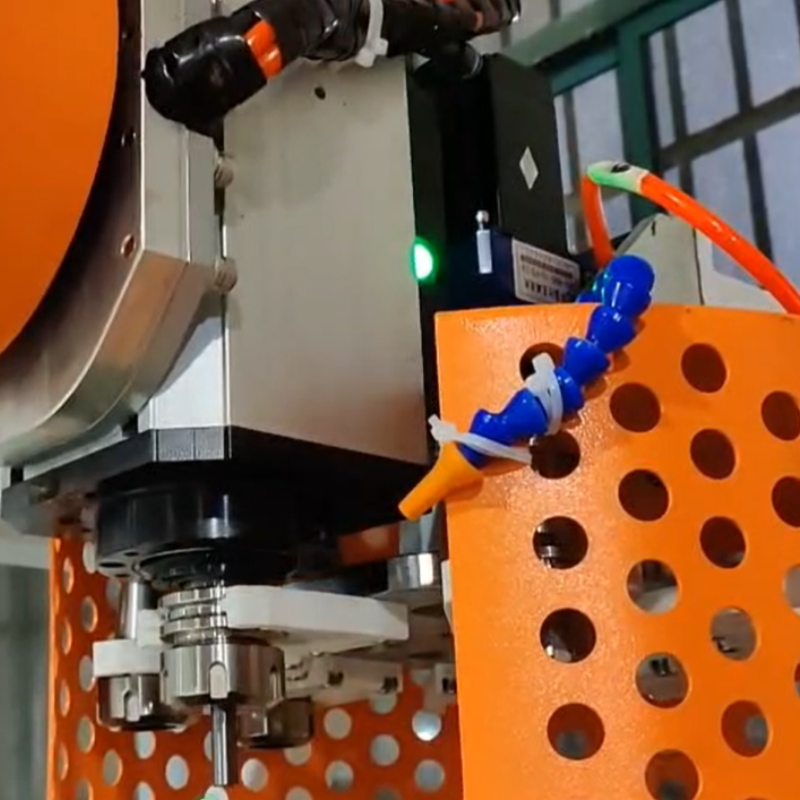

2. 밀링 헤드에는 2 개의 CNC 연속 회전 좌표가 있습니다 : 4 번째 (c) 축 및 5 번째 축으로, 연결 처리 (밀링 및 홀 롤링 기능 포함). 이탈리아 Hiteco와 같이 다양한 브랜드의 고속 가공 스핀들을 선택할 수 있습니다.
3. 용접 강철 침대가 채택되고 침대는 단단하며 주요 부품에는 리브 플레이트가 추가됩니다. 주요 재료는 Q235 직사각형 튜브, 벽 두께는 10mm이고 연결 플레이트의 두께는 20mm 이상입니다. 침대는 유한 요소 분석 (FEA)과 설계를 거쳤으며 모든 침대 부품은 가공 전에 스트레스를 받고 (비 진동 노화 처리) 기계를위한 강력하고 안정적인 기초를 제공했습니다.
4. x/y Axis는 대만 CSK 이중 줄 4 열 슬라이더 선형 가이드를 채택합니다.
Z 축은 대만 Hiwin Double Row 4 열 롤러 슬라이더 선형 가이드를 채택합니다.
x/y/z Axis는 대만 TBI 정밀 나사로드를 채택합니다.
C/B 축은 일본의 Sumitomo High-Torque Zero-Backlash Hollow Redower를 채택합니다.
5. 기계는 중앙 오일 공급 방법을 채택하고 나사로드 및 가이드 레일과 같은 모든 기계식 이동 부품에 대한 자동 오일 주입 및 윤활 방법을 채택하여 기계의 서비스 수명을 크게 향상시킵니다.
재료 가공
복합 재료 : 탄소 섬유 (PCM/RTM/SMC/LFT 등), 유리 섬유, 탄소/탄소 등;
플라스틱 : ABS, PVC, PC, PP, PS, PE, PET, HDPE, PETG, ACRYLIC 등;
기타 비 금속 재료 : 고밀도 스폰지, 스티로폼 거품, 목재, 대체 나무, 석재, 석고 등
기계 응용 프로그램

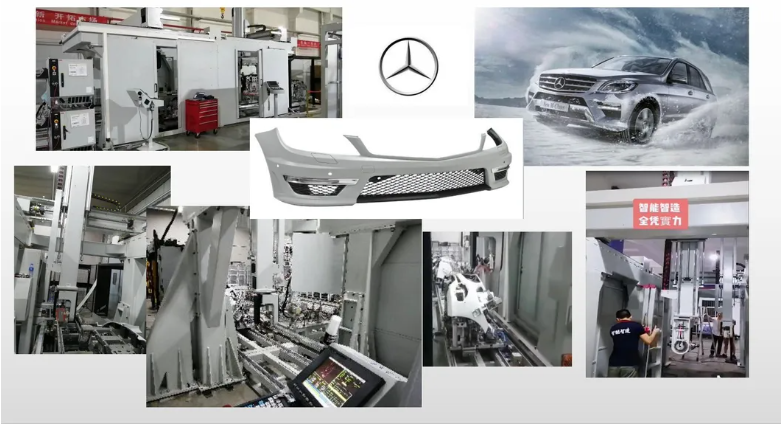

항공 우주, 철도 교통, 자동차 내부 및 외부, 스포츠 용품, 의료 뷰티, 백색 용품, 수공예 및 위생웨어와 같은 산업의 곰팡이 제조, 복합재 가공 및 두꺼운 시트 열 성형 처리.
