CNC 기계는 오늘날의 제조 세계에서 필수적이지만 CNC는 몇 개의 축을 가질 수 있습니까? 축의 수는 정밀도, 복잡성 및 속도에 영향을 미칩니다.
이 게시물에서는 다른 CNC 축이 가공 기능에 어떤 영향을 미치는지 설명합니다. 더 많은 축이 정확성과 유연성을 향상시키는 방법을 배우면서
필요에 맞는 올바른 기계를 선택하십시오.
CNC 가공에서 축은 공구 또는 공작물이 움직이는 방향 또는 선을 나타냅니다. 이 축을 사용하면 기계가 재료를 정확하게 조작 할 수 있습니다. 기계의 축이 많을수록 작동 할 수있는 작업이 더 복잡하여 유연성과 복잡한 디자인을 만들 수있는 기능을 향상시킵니다.
예를 들어, 2 축 기계에서 도구는 두 방향으로 이동하는 반면 5 축 기계는 5 개의 다른 방향을 동시에 움직일 수 있으므로 자세한 모양을 훨씬 더 자유롭게 만들 수 있습니다.
| 축 | 운동 방향 | 키 기능 |
|---|---|---|
| x 축 | 왼쪽에서 오른쪽 (수평) | 재료의 길이를 따라 수평 이동을 제어합니다. |
| y 축 | 앞뒤 (수평) | 재료의 너비를 가로 지르는 움직임을 제공합니다. |
| z 축 | 위아래 (수직) | 정확한 절단 및 밀링을 위해 깊이를 제어합니다. |
기계가 더욱 발전함에 따라 유연성과 정밀도를 높이기 위해 추가 축이 추가됩니다. 에서는 RBT Intelligent Equipment 항공 우주 또는 자동차 응용 분야의 고품질 결과를 제공하도록 설계된 다축 CNC 기계를 전문으로합니다.
CNC 머신은 다양한 구성으로 제공되며 각각 다른 수준의 복잡성을 처리하도록 설계되었습니다. 축의 수는 기계의 유연하고 정확한 방법에 직접적인 영향을 미칩니다. 일반적인 CNC 구성 중 일부를 분류합시다.
2 축 CNC 머신
2 축 CNC 머신은 도구를 두 방향으로 왼쪽에서 오른쪽으로 (x 축) 및 위아래 (y 축)로 이동할 수 있습니다. 일반적으로 기본 컷 및 조각에 사용되는 가장 간단한 구성입니다. 그러나 더 복잡한 부품이나 깊은 컷을 다룰 때 그 한계가 분명해집니다.

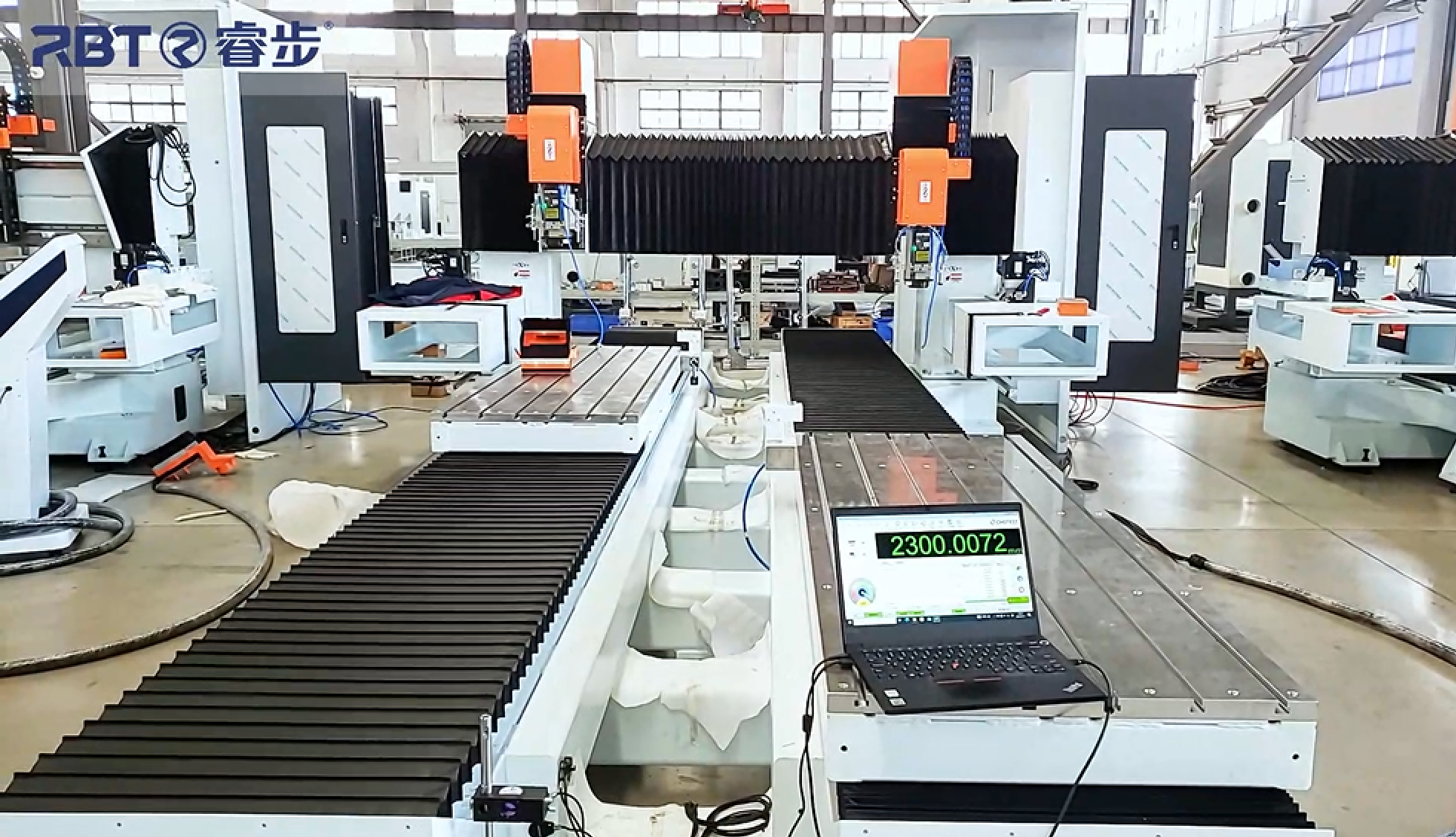

3 축 CNC 기계
3 축 기계가 가장 일반적인 구성입니다. 수직 이동 (Z- 축)을 왼쪽 오른쪽 및 전면 동작에 추가하여보다 복잡한 모양을 허용합니다. 드릴링, 밀링 및 단순한 중간 부품 절단과 같은 작업에 적합합니다. 대부분의 응용 분야에서는 정밀도를 제공하지만 더 복잡한 디자인으로 어려움을 겪을 수 있습니다.
4 축 CNC 머신
4 축 기계는 회전 축 (A 축)을 도입하여 공작물을 회전시키는 기능을 추가합니다. 이것은 기어 또는 둥근 모양과 같은 원통형 부품을 가공하는 데 특히 유용합니다. 여분의 축은 정밀도를 향상시키고 재료를 재배치 할 필요성을 줄여 특정 유형의보다 복잡한 가공에 이상적입니다.
5 축 CNC 머신
5 축 CNC 기계는 5 가지 다른 축을 따라 동시 이동을 허용합니다 : X, Y, Z, A 및 B.이 구성은 높은 정밀도와 유연성을 제공하므로 터빈 블레이드 및 의료 임플란트와 같은 복잡한 자유형 부품을 생성하는 데 이상적입니다. 5 개의 축을 사용하면 기계는 한 번에 부품의 여러 측면에서 작동하여 설정 시간을 줄이고 효율성을 높일 수 있습니다.

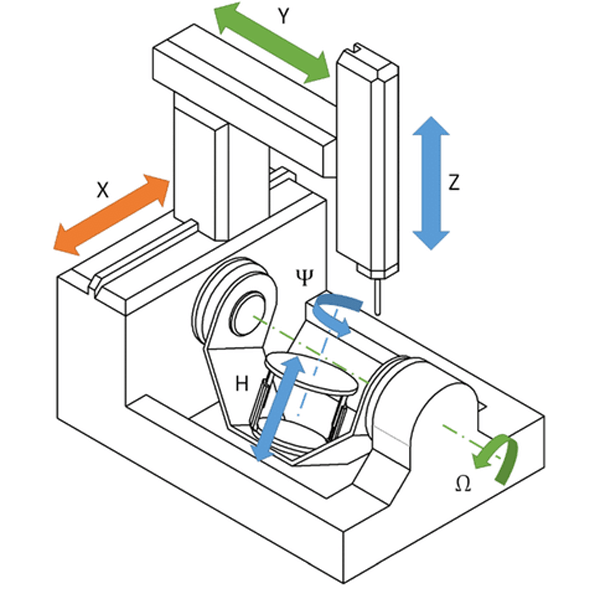

6 축 CNC 기계
6 축 기계는 일반적으로 C를 추가하여 더 복잡한 움직임을 허용합니다. 이는 항공 우주 구성 요소와 같은 더 복잡한 형상이 필요한 부품에 특히 유용합니다. 추가 된 축은 고정밀 애플리케이션에 이상적이어서 2 차 비품의 필요성을 줄입니다.
7 축 CNC 기계
7 축 기계는 다음 레벨로 정밀도를 차지합니다. 더 복잡한 형상을위한 더 많은 움직임이 가능합니다. 일곱 번째 축은 종종 공작물 조작에 사용되며 항공 우주 및 자동차와 같은 특수 산업에서 유연성을 제공합니다. 이 많은 축을 사용하면 기계가 가장 복잡한 디자인을 처리 할 수 있습니다.
9 축 및 12 축 CNC 머신
이 고급 기계는 여러 회전 축을 결합하여 여러 방향으로 동시에 움직일 수 있습니다. 이로 인해 타의 추종을 불허하는 유연성과 정밀도가 발생합니다. 9 축 및 12 축 CNC 기계는 의료 기기 및 고성능 항공 우주 구성 요소와 같은 매우 복잡한 부품을 제조하는 데 사용됩니다.
다음은 CNC 기계 축의 진행에 대한 간단한 살펴 봅니다.
| 기계 유형 | 축의 축의 | 공통 사용 |
|---|---|---|
| 2 축 CNC | 2 | 간단한 컷, 조각, 평평한 표면 |
| 3 축 CNC | 3 | 밀링, 드릴링, 간단한 중간 부품 |
| 4 축 CNC | 4 | 원통형 부품, 정밀도로 회전합니다 |
| 5 축 CNC | 5 | 복잡한 부분, 자유형 디자인 |
| 6 축 CNC | 6 | 높은 정밀, 항공 우주 구성 요소 |
| 7 축 CNC | 7 | 복잡한 형상, 전문 산업 |
| 9/12 축 CNC | 9-12 | 매우 복잡한 부품, 의료, 항공 우주 |
RBT Intelligent Equipment 에서는 항공 우주 및 자동차와 같은 산업에 정밀, 속도 및 유연성을 제공하도록 설계된 다축 모델을 포함한 고급 CNC 기계를 제공합니다.
정밀도 :
더 많은 축으로 CNC 기계가 다양한 각도에서보다 정확한 컷을 만들 수 있습니다. 3 개의 축을 사용하면 기계는 기본 평면을 따라 움직일 수 있지만 5 개 이상의 축으로 복잡한 세부 사항과 복합 컷을 훨씬 높은 정확도로 처리 할 수 있습니다. 추가의 자유는 가공 과정에서 오류를 줄이는 데 도움이됩니다.
부품의 복잡성 :
터빈 블레이드 또는 맞춤형 의료 임플란트와 같은 복잡한 부품을 설계 할 때 더 많은 축이 필수적입니다. 5 개 이상의 축이있는 기계는 부품의 여러 측면을 동시에 절단하여 공작물을 재배치 할 필요가 없습니다. 이것은 복잡한 형상과 각도가있는 부품에 중요합니다.
시간 효율성 :
더 많은 축이 기계가 한 번에 여러 작업을 완료 할 수있게하여 가공 시간을 줄일 수 있습니다. 재료를 여러 번 재배치하는 대신 기계는 다양한 각도에서 부분에 접근하여 생산 속도를 높일 수 있습니다. 예를 들어, 5 축 기계는 단일 설정에서 더 복잡한 컷을 처리하여 3 축 기계에 비해 전체 가공 시간을 줄일 수 있습니다.
간단한 작업 :
평평한 표면 드릴링 또는 밀링과 같은 기본 작업의 경우 2 축 또는 3 축 CNC 기계가 충분합니다. 이 기계는 브래킷, 와셔 및 간단한 형상이있는 기타 구성 요소와 같은 간단한 부품에 이상적입니다.
복잡한 부분 :
여러 표면에서 절단 해야하는 복잡한 디자인 또는 부품의 경우 5 축 또는 고급 기계가 필요합니다. 항공 우주, 자동차 및 의료 산업은 종종 5 축 CNC 기계에 의존하여 정확하고 복잡한 모양을 만듭니다. 이 기계는 부품을 재배치 할 필요없이 상세한 컷을 처리합니다.
비용 고려 사항 :
더 많은 축이 더 나은 정밀도와 속도를 제공하지만 더 높은 가격으로 제공됩니다. 2 축 기계는 5 축 기계보다 훨씬 저렴하지만 복잡한 작업을 많이 처리 할 수는 없습니다. 올바른 기계를 선택할 때 부품의 복잡성, 예산 및 원하는 정밀도를 고려하십시오. 비용과 프로젝트에 필요한 기능의 균형을 맞추는 것이 중요합니다.
다음은 가장 일반적인 CNC 머신 유형을 빠르게 비교 한 것입니다.
| 기계 유형 | 축 이상 | 사용 사례 | 대략적인 비용 범위 |
|---|---|---|---|
| 2 축 CNC | 2 | 간단한 컷, 평평한 부분, 조각 | 최저치에서 중간 범위 |
| 3 축 CNC | 3 | 밀링, 드릴링, 적당한 복잡성 부품 | 미드 레인지 |
| 5 축 CNC | 5 | 복잡한 부품, 자유형 디자인, 항공 우주 | 고도 |
| 7 축 CNC | 7 | 매우 복잡한 형상, 항공 우주, 자동차 | 프리미엄 |
2 축 CNC 머신은 간단한 작업에 적합합니다. 그들은 평평한 물체, 기본 컷 및 조각을 만드는 데 사용됩니다. 사인 제작 및 장식 부품과 같은 산업은 종종 사용합니다. 또한 괄호, 와셔 또는 간단한 하우징과 같은 평평한 프리즘 모양을 생산하는 데 이상적입니다.
3 축 CNC 기계는 많은 산업 분야에서 일꾼입니다. 일반적으로 밀링, 드릴링 및 간단한 부품 절단에 사용됩니다. 이 기계는 자동차 및 제조 산업에 널리 사용되며 기어, 프레임 및 작은 기계 부품과 같은 구성 요소를 만듭니다. 세 축을 따라 이동하는 능력은 적당한 복잡성 작업에 완벽하게 만듭니다.
4 축 CNC 기계는 원통형 모양을 따라 회전 해야하는 작업에서 뛰어납니다. 구멍, 그루브 또는 슬롯을 원통형 부분으로 절단하는 데 사용됩니다. 항공 우주 및 자동차와 같은 산업은이를 사용하여 샤프트, 캠 및 복잡한 로터리 구성 요소와 같은 부품을 생산합니다. 추가 된 회전 운동은 이러한 작업의 정밀성과 효율성을 증가시킵니다.
5 축 CNC 기계는 높은 정밀도 및 복잡한 부품이 필요한 산업에서 필수적입니다. 의료 구성 요소, 항공 우주 부품 및 복잡한 엔지니어링 설계를 만드는 데 사용됩니다. 예를 들어, 다중 방향 컷이 필요한 터빈 블레이드, 맞춤형 보철물 또는 항공 우주 구성 요소를 제조하는 데 종종 사용됩니다. 여러 각도에서 부품에 접근하는 기능은 설정 시간을 줄이고 정확도를 높입니다.
6 축 및 고급 CNC 기계는 항공 우주, 자동차 및 군사 산업의 초고전적인 응용 프로그램에 사용됩니다. 이 기계는 높은 정확도가 필수적인 터빈 블레이드, 항공기 부품 또는 미사일 부품과 같은 복잡한 디자인을 생산할 수 있습니다. 운동 기능이 향상되면이 기계는 여러 설정없이 매우 복잡한 부품을 생성하여 생산 속도와 부품 정밀도를 향상시킬 수 있습니다.
다음은 CNC 머신 유형의 응용 프로그램을 빠르게 분석합니다.
| CNC 기계 유형 | 공통 응용 프로그램 |
|---|---|
| 2 축 CNC | 단순하고 평평한 물체, 조각, 기본 컷 |
| 3 축 CNC | 밀링, 드릴링, 기본 부품 절단 (자동차, 제조) |
| 4 축 CNC | 원통형 부품, 절단 그루브, 슬롯 |
| 5 축 CNC | 의료 구성 요소, 항공 우주 부품, 엔지니어링 설계 |
| 6 축 CNC | 항공 우주, 자동차, 군사, 복잡한 디자인 |
부품 복잡성 :
생산하는 부분의 복잡성은 CNC 기계의 선택을 안내해야합니다. 브래킷이나 세탁기와 같은 간단한 부품의 경우 2 축 또는 3 축 기계로 충분합니다. 그러나 터빈 블레이드 또는 항공 우주 성분과 같은 더 복잡한 부품의 경우 5 축 또는 더 높은 기계가 필요합니다. 더 많은 축이 정밀도와 효율의 더 많은 각도를 허용하여 설정 시간이 줄어 듭니다.
재료 유형 :
다른 재료마다 다른 유형의 기계가 필요합니다. 플라스틱 및 알루미늄과 같은 부드러운 재료는 3 축 CNC 기계로 쉽게 처리 할 수 있으며, 강철과 같은 더 단단한 재료에는 정밀도를 보장하고 마모를 피하기 위해 더 많은 축의 기계가 필요할 수 있습니다. 복합 재료의 경우 고유 한 절단 요구 사항을 처리하려면 유연성이 높은 고급 기계가 필요할 수 있습니다.
예산 및 비용-편익 분석 :
CNC 기계의 비용은 축 횟수에 따라 증가합니다. 2 축 또는 3 축 기계가 더 저렴하지만 복잡하거나 복잡한 작업에는 적합하지 않을 수 있습니다. 결정할 때 장기 투자 수익을 고려하십시오. 비즈니스에 정밀하고 높은 복잡성이 필요한 경우 5 축 기계에 투자하는 것이 더 높은 선불 비용에도 불구하고 가치가있을 수 있습니다. 항상 예산의 예상 효율성과 품질과 균형을 맞추십시오.
CNC 가공
CNC 기계의 기술 발전은 신흥 기술로 계속 발전하고 있습니다. 인공 지능 (AI) 및 자동화는 핵심 플레이어가되어 도구 경로를 최적화하고 인적 오류를 줄이고 있습니다. 이러한 발전은 더 빠른 생산 속도, 더 큰 정밀성 및 개선 된 유연성을 약속합니다. 추가 축의 통합은 CNC 기계의 기능을 더욱 향상시킬 것으로 예상됩니다.
3D 프린팅과 전통적인 CNC 가공을 결합한 이 기계는 향상된 유연성을 제공하여 제조업체가 부품을 인쇄 한 다음 정밀 가공으로 마무리 할 수 있습니다. 이 조합은 높은 정밀도를 유지하고 생산 시간을 줄이는 동시에 더 복잡한 부품을 만들 수 있습니다.
하이브리드 머신 하이브리드 머신의 상승은 인기를 얻고 있습니다.
CNC 기계의 축 수를 이해하는 것은 정밀성 및 생산 효율에 필수적입니다. 더 많은 축은 특히 복잡한 디자인의 경우 유연성과 정확성을 높일 수 있습니다.
CNC 기계를 선택할 때 부품 복잡성, 재료 유형 및 예산을 고려하십시오. 복잡한 프로젝트의 경우 다축 기계에 투자하는 것이 종종 가치가 있습니다. 에서는 RBT Intelligent Equipment 다양한 산업 요구에 맞게 설계된 다양한 CNC 기계를 제공하여 고품질 결과와 효율성 향상을 보장합니다.
A : 3 축 CNC 기계는 3 방향 (X, Y, Z)으로 이동하고 5 축 기계는 회전 운동 (A 및 B 축)을 추가합니다. 5 축 기계를 사용하면 더 복잡한 컷을 허용하여 설정 시간을 줄이고 정밀도가 증가합니다.
A : 프로젝트에 원통형 부품 또는 간단한 회전이 포함 된 경우 4 축 기계가 충분할 수 있습니다. 더 복잡한 형상 또는 다중 각도의 경우 5 축 기계가 필요합니다.
A : 아니요, 2 축 CNC 머신은 간단한 컷과 평평한 부품에 이상적이지만 복잡한 설계에 필요한 유연성이 부족합니다.
A : 항공 우주, 자동차 및 의료 산업은 복잡하고 복잡한 부품의 경우 높은 정밀도가 필요하기 때문에 5 축 및 7 축 기계의 혜택을받습니다.
A : 5 축 기계로 전환하려면 추가 축에 더 복잡한 프로그래밍 및 설정이 포함되므로 새로운 소프트웨어 구성 및 도구가 필요할 수 있습니다.
