전문 기술을 갖춘 목재, 플라스틱, 복합재 및 폼의 마스터 정밀 가공
라우터 대 가공 센터
완전한 설정 가이드
재료 매개 변수
모범 사례 프로그래밍
산업 응용
문제 해결 가이드
ROI 계산기
FAQ
2024 년에 경량 재료는 산업 전반에 걸쳐 혁신을 주도하고 있습니다.

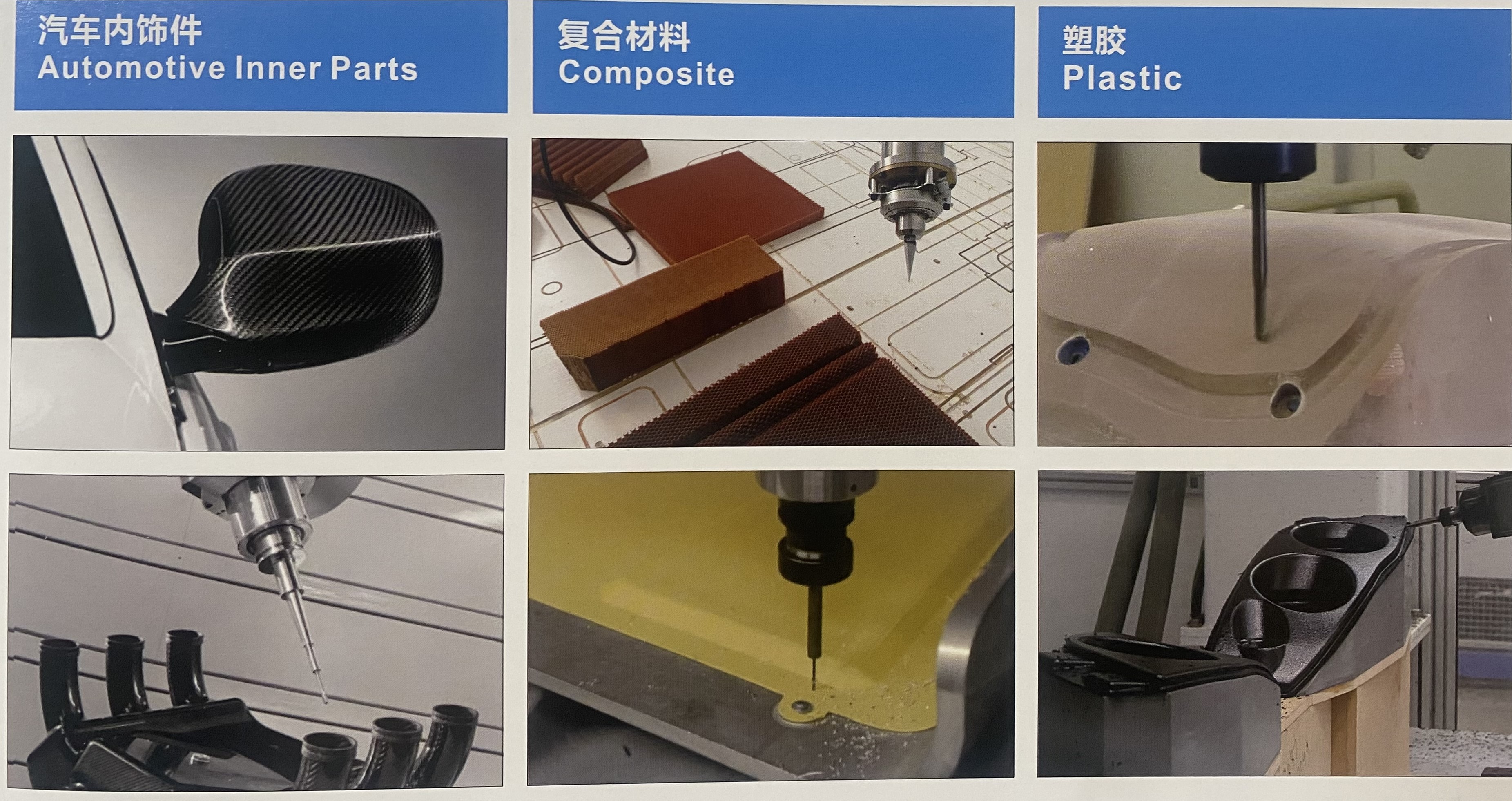

가구 산업 : 복잡한 곡선, 예술적 패턴, 맞춤형 캐비닛
항공 우주 부문 : 고정밀 복합 구성 요소
건축 : 복잡한 장식 요소, 건물 구성 요소
자동차 : 가벼운 내부 구성 요소, 프로토 타입
간판 : 다차원 3D 디스플레이, 건축 간판
결과? 5 축 라우터를 사용하는 제조업체는 기존의 3 축 방법에 비해 60% 빠른 사이클 시간, 40% 더 나은 표면 마감 및 재료 폐기물이 80% 줄어 듭니다.
| 기능 | 5 축 CNC 라우터 | 전통적인 가공 센터 |
|---|---|---|
| 기본 재료 | 목재, 플라스틱, 거품, 복합재 | 강철, 알루미늄, 티타늄 |
| 스핀들 속도 | 18,000–30,000 rpm | 8,000–12,000 rpm |
| 작업 보유 | 진공 테이블, 소프트 클램프 | 중장비, 비품 |
| 환경 | 먼지 수집 시스템 | 냉각수 홍수 시스템 |
| 전형적인 부품 무게 | 0.1–50 lbs | 10–500+ lbs |
| 표면 마감 | 샌딩하지 않고 미러 매기기 | 보조 마무리가 필요합니다 |
| 설정 시간 | 15-30 분 | 1-3 시간 |

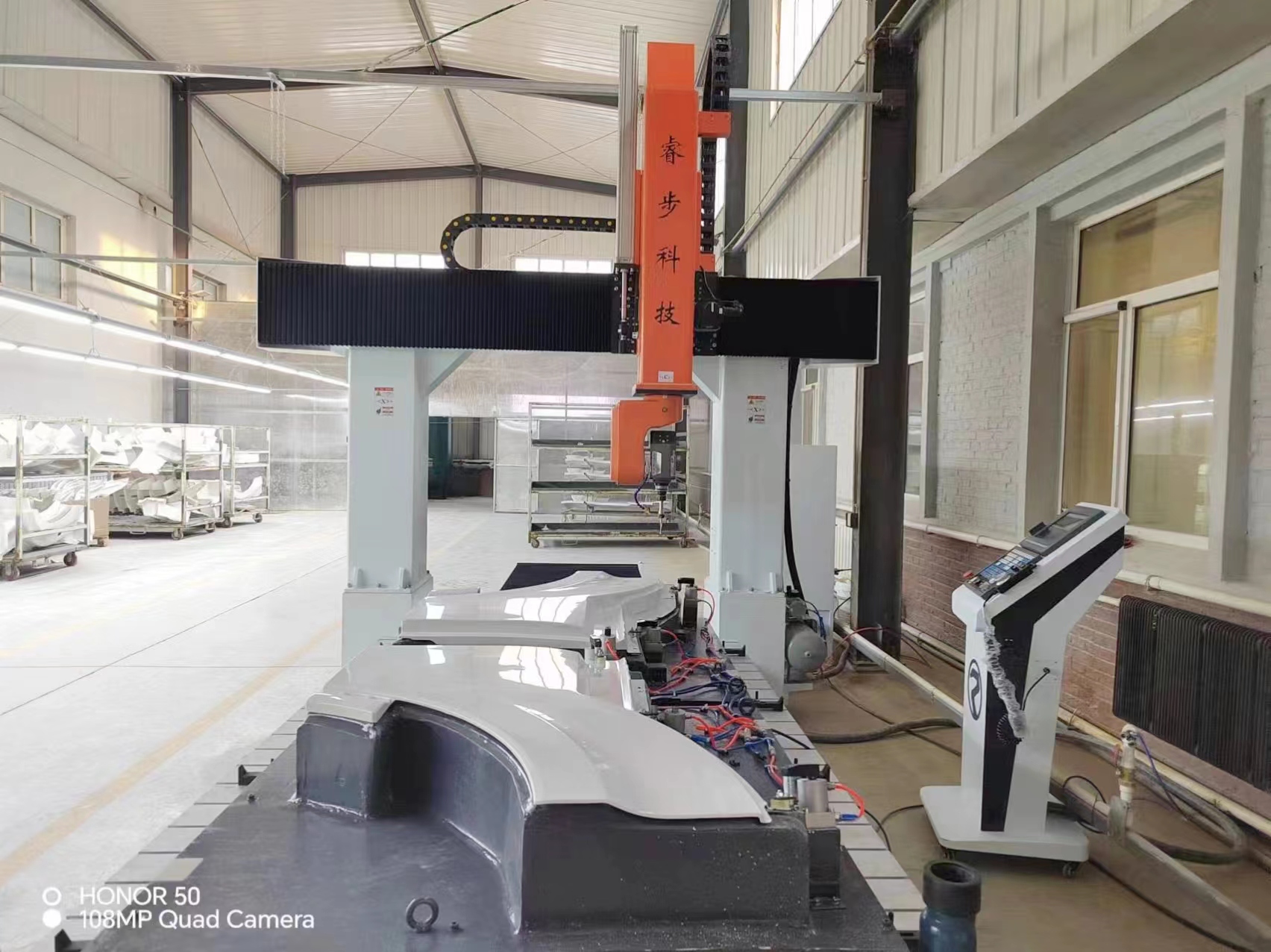

5 축 CNC 라우터는 컴퓨터 수치 제어와 경량 재료를 위해 설계된 특수 하드웨어를 결합합니다.
3 선형 축 (X, Y, Z) : 표준 수평 및 수직 이동
2 회전 축 (A, C) : 기울기 테이블 (-30 ° ~ +120 °) 및 전립 360 ° 회전
5 축 장점 : 샌딩이 필요한 가리비 자국을 남기는 3 축 기계와 달리 5 축 라우터는 기계에서 직접 미러 마감을위한 최적의 절단 각도를 유지합니다.
레벨링 : ± 0.02mm 최대 편차
스핀들 런아웃 : 최대 0.01mm
축 시퀀스 : Z → X → Y → A → C
진공 압력 : 15–25 Inhg
측정 : 레이저 프로브 시스템
도구 라이브러리 : 재료 별 그룹
길이 보상 : 고속 처짐을 설명합니다
런아웃 점검 : 마감 도구의 경우 <0.005mm
목재 : 두꺼운 재고에 대한 진공 1 차 + 클램프
플라스틱 : 접지 표면 (ESD 예방)
복합재 : 밀봉 된 격리 + 섬유 정렬
폼 : 압축을 방지하기위한 최소 압력
스핀들 속도 : 18,000–22,000 RPM
사료 속도 : 3,000–5,000 mm/min
스텝 다운 : 패스 당 2–4mm
도구 : 2 플루트 압축 나선
마감 패스 : 0.5mm 재고 허용
스핀들 속도 : 15,000–18,000 rpm
사료 속도 : 4,000–7,000 mm/min
스텝 다운 : 패스 당 3-6mm
도구 : 칩 대피를위한 3 플루트 업 스피얼
키 : 더 높은 사료는 연소를 방지합니다
스핀들 속도 : 20,000–25,000 RPM
사료 속도 : 2,000–3,500 mm/분
도구 : 단일 플루트 O- 플루트 설계
냉각 : 공기 폭발 필수
중요 : 날카 롭고 세련된 절단 가장자리
스핀들 속도 : 18,000–20,000 rpm
사료 속도 : 2,500–4,000 mm/min
도구 : 다이아몬드 코팅 압축
안전 : 전체 먼지 격리가 필요합니다
지원 : 후원 자료는 박리를 방지합니다
스핀들 속도 : 24,000–30,000 rpm
사료 속도 : 8,000–15,000 mm/min
도구 : 날카로운 단일 플루트 또는 핫 나이프
기술 : 도구 문지르지 않음 (녹는)
진공 : 광 압력 만
스핀들 속도 : 18,000–22,000 RPM
사료 속도 : 3,500–6,000 mm/min
도구 : 압축 나선형 (눈물 방지)
후 처리 : 가장자리를 즉시 밀봉합니다
먼지 : 칩 포장 방지에 중요합니다
가장 좋은 : 목공, 예술적 응용 프로그램
✅ 라우터에서 최적화 된 공구 경로
우수한 3D 조각 기능
✅ 내장 자료 라이브러리
✅ 사용자 친화적 인 인터페이스
❌ 복잡한 산업 부품에 대한 제한
최상의 : 복잡한 형상, 항공 우주
✅ 고급 5 축 기능
Adaptive 청산 전략
✅ 통합 CAD/CAM 워크 플로
simulation 강력한 시뮬레이션 기능
❌ 가파른 학습 곡선
최고 : 대량 생산
✅ 산업 등급 신뢰성
✅ 고급 5 축 전략
✅ 광범위한 후 프로세서 라이브러리
✅ 생산 중심 도구
더 높은 비용과 복잡성
3+2 포지셔닝 : 절단 중 회전 축을 잠그십시오. 여러 얼굴의 훈련 및 더 간단한 형상에 이상적입니다.
도전 : 복잡한 프로파일이있는 복잡한 제기 패널 도어
전 : 여러 설정, 손 조각, 문당 8 시간
후 : 단일 설정, 자동 조각, 문당 45 분
결과 :
89% 시간 감소
완벽한 반복성
제로 손 충전이 필요합니다
65% 재료 폐기물 감소
프로젝트 : 3D 릴리프 패턴이있는 200 개의 고유 한 호두 패널
타임 라인 : 디자인을 포함한 6 주
재료 : 단단한 호두, 복잡한 형상
5 축 장점 :
완전한 설계 유연성
모든 패널에서 일관된 품질
쉬운 패턴 수정
샌딩이 필요하지 않습니다
요구 사항 : 500 탄소 섬유 날개/월, ± 0.1mm 공차
재료 : 탄소 섬유 Prepreg 레이 업
작업 : 트림 및 드릴 결합
결과:
100% 치수 준수
기존 방법보다 50% 빠릅니다
제로 박리 문제
자동 품질 검증
기계 : $ 300,000
캠 소프트웨어 : $ 20,000
훈련 : $ 8,000
툴링 : $ 12,000
총 : $ 340,000
커스텀 워크 프리미엄 : $ 25,000
효율성 향상 : $ 15,000
새로운 시장 접근 : $ 20,000
총 : $ 60,000/월
투자 회수 기간 : 5.7 개월
1 학년 ROI : 212%
5 년 ROI : 1,200%
NPV (5 년) : $ 2.8m
| 문제 | 증상은 | 근본 원인 | 솔루션을 원인합니다 |
|---|---|---|---|
| 열악한 표면 마감 | 퍼지 질감, 화상 자국, 수다 | 둔한 도구, 잘못된 매개 변수, 부적절한 먼지 수집 | 도구를 교체하고 속도/피드를 조정하고 진공 흐름을 늘리십시오 |
| 부분 운동 | 치수 오류, 안전 정지 | 진공 누출, 압력이 충분하지 않습니다 | 씰을 점검하고 진공을 늘리고 클램프를 추가하십시오 |
| 재료 용융 | 구미 컷, 용접 칩 | 과도한 열 축적 | 스핀들 속도를 줄이고, 사료를 늘리고, 냉각을 추가하십시오 |
| 복합 박리 | 분리 된 층, 퍼지 가장자리 | 잘못된 도구 형상, 지원 부족 | 압축 도구, 후원 재료, 날카로운 가장자리 |
진공 압력 검증
스핀들 온도 모니터링
도구 조건 검사
먼지 수집 상태
축 교정 검사
공기 공급 검사
도구 인벤토리 업데이트
기계 청소/윤활
완전한 축 재 교정
진공 물개 검사
스핀들 베어링 분석
소프트웨어 업데이트
실시간 최적화를 통한 적응 형 도구 경로
기계 학습을 사용한 예측 유지 보수
자동화 된 부품 로딩 및 검사
가공 전 품질 예측
바이오 기반 복합 재료
스마트 재료 (모양 메모리 폴리머)
하이브리드 금속 플라스틱 조합
지속 가능한 제조 재료
원격 모니터링을위한 IoT 연결
디지털 쌍둥이 기술
실시간 제작 대시 보드
예측 스케줄링 최적화
24 년 이상의 CNC 혁신 경험을 통해 RBT Machine은 산업 전반의 제조업체를위한 세계적 수준 의 5 축 CNC 라우터 솔루션을 설계, 엔지니어링 및 지원하는 최전선에 서있었습니다 .
모든 기계는 최고 정밀 및 내구성 표준으로 제조되어 일관된 성능과 장기 신뢰성을 보장합니다.
우리는 진화하는 시장 요구와 신흥 제조 과제를 충족시키기 위해 기계를 연속적으로 정제하기 위해 혁신으로 이끌고 있습니다.
최적화 된 생산 공정은 서 고급 품질이나 성능을 손상시키지 않으면 5 축 CNC 시스템을 보다 쉽게 액세스 할 수 있도록합니다.
당사의 기술 팀은 특정 산업 요구 사항에 맞게 기계를 사용자 정의하여 응용 프로그램에 대한 최적의 성능을 보장합니다.
국제 애프터 판매 서비스는 운영되는 곳마다 빠르고 신뢰할 수있는 지원을 보장하여 다운 타임을 최소화하고 생산성을 극대화합니다.
5 축 CNC 라우터는 모든 목재 종, 플라스틱 (아크릴, HDPE, LDPE, 폴리 카보네이트), 복합 재료 (탄소 섬유, 유리 섬유, 케블라), 폼 재료 (폴리스탄, 폴리스티렌) 및 연질 금속 (알루미늄, 브라스), 3mm 두께까지의 가벼운 재료로 뛰어납니다.
3 축 CNC에 익숙한 운영자는 적절한 교육을 통해 4-6 주 이내에 기본 5 축 숙련을 달성 할 수 있습니다. 고급 기술과 최적화에는 일반적으로 6-12 개월의 실습 경험이 필요합니다. 열쇠는 실제 적용과 결합 된 구조화 된 훈련입니다.
3+2 포지셔닝 절단 중에 회전 축이 잠그며 여러면이 있지만 간단한 형상이있는 부품에 적합합니다. 동시 5 축은 절단 중에 모든 축을 움직여 복잡한 곡선 표면, 언더컷 및 우수한 마감 처리를 가능하게하지만 고급 프로그래밍 기술이 필요합니다.
예, 5 축제 가공에는 적절한 다축 도구 경로를 생성 할 수있는 특수 캠 소프트웨어가 필요합니다. Vectric Aspire는 목공 응용 프로그램에 탁월한 반면 Fusion 360과 Mastercam은 고급 산업 기능을 제공합니다. 표준 3 축 캠은 동시 5 축 공구를 생성 할 수 없습니다.
ROI는 응용 프로그램에 따라 다르지만 일반적인 투자 회수 기간은 6-18 개월입니다. 가구 제조업체는 종종 프리미엄 가격 및 효율성 이득을 통해 12 개월의 투자 회수를 본다. 항공 우주 응용 프로그램은 고가 부품으로 인해 6 개월 반품을 달성 할 수 있습니다. 5 년 ROI는 일반적으로 500-1200%를 초과합니다.
주요 요인으로는 날카로운 도구 (첫 번째 마모로 교체), 각 재료의 적절한 속도 및 피드, 칩 재 응축을 방지하기위한 적절한 먼지 수집, 우수한 마감 처리 가능할 때마다 볼 엔드 밀 대신 플랫 엔드 밀을 사용하는 5 축 기능을 활용하는 것이 포함됩니다.
가구 제조, 항공 우주 복합재, 건축 밀 워크 또는 정밀 간판에 관계없이 5 축 CNC 라우터 운영을 마스터하면 경쟁에서 벗어나 투자에 대한 탁월한 수익을 제공합니다.
